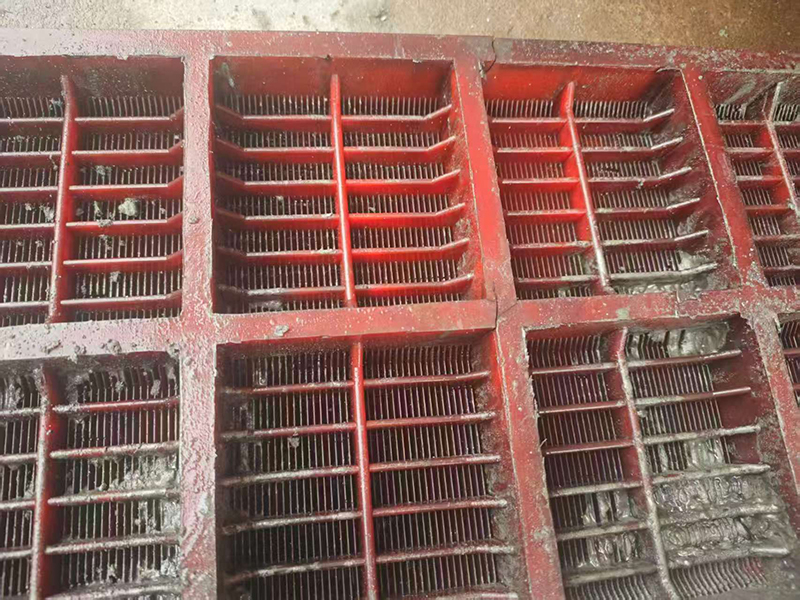

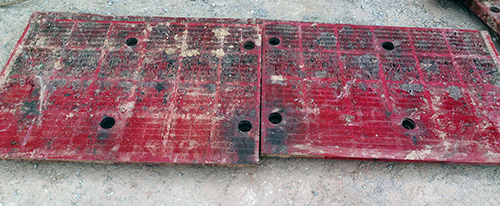

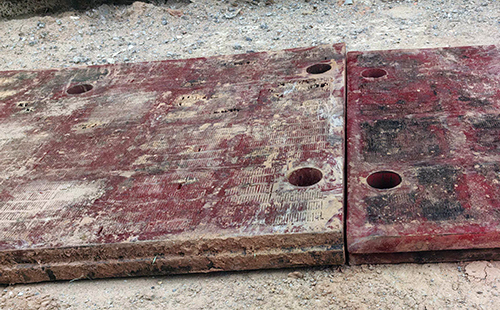

摘要：今天有新客户问我，他的直线筛机所用脱水筛板，经常性出现断条，问我什么原因怎样解决，我就该问题给他做了解释。聚氨酯脱水筛板出现断条（筛条断裂）是一个常见但成因复杂的问题。主要原因可以归纳为材料、工艺、使用工况和安装维护四大类。

原因详细分析：

一、材料与配方问题（根本原因）

1. 聚氨酯原料质量不达标：使用了低成本、劣质的聚氨酯预聚体或固化剂。这些原料分子量低、杂质多，导致最终制品的机械强度（特别是撕裂强度和抗拉强度）和弹性不足，容易在应力集中处断裂。

2. 配方设计不合理：

  硬度过高：为了追求耐磨，盲目提高材料硬度。硬度过高会使聚氨酯变脆，韧性下降，在受到冲击或高频振动时容易开裂。

  交联密度失控：交联过度会降低弹性；交联不足则强度差。

  填料过多：添加大量廉价的填料（如碳酸钙、滑石粉）会严重降低材料的拉伸强度、撕裂强度和耐磨性，使筛条变得“酥脆”。

二、生产工艺问题（制造缺陷）

1. 硫化（固化）工艺不当：

  温度不均匀或时间不足/过长：导致筛板内部固化不完全或过硫化。未完全固化的部位强度低；过硫化会使材料老化变脆。

  脱模剂残留：脱模剂渗入筛条内部会形成“界面隔离”，导致局部粘接力弱，成为断裂起点。

2. 模具设计与浇注缺陷：

  筛条根部（与筛板底框连接处）过渡半径过小：应力集中最严重的部位是筛条与底框的连接处。如果设计成直角而非圆角（R角），在振动时此处会迅速产生疲劳裂纹并扩展断裂。

  气泡或杂质：浇注过程中卷入的气泡、未分散的颗粒或杂质会成为应力集中点，在受力时引发裂纹。

3. 骨架（如有）设计问题：部分筛板内有金属骨架（如钢丝）。如果骨架与聚氨酯的粘结力不足，或骨架本身的机械强度低，在受力时骨架会先发生位移或断裂，并将力传导到聚氨酯上造成断裂。

三、使用工况问题（外部受力）

1. 振动频率或振幅不当：

  共振：筛机的运行频率与筛板的固有频率接近或重合时，会产生剧烈抖动，超过筛条的疲劳极限。

  振幅过大：特别是对于较长的脱水筛条，过大的振幅会使筛条根部承受巨大的弯曲应力，快速产生疲劳裂纹。

2. 物料冲击负荷过大：

  入料落差过高：大块物料直接冲击筛面，动能完全作用在筛条上。反复的高能量冲击会使筛条瞬间断裂或产生微裂纹。

  物料中夹杂硬物（如铁块、螺栓）：这些异物会直接砸断筛条，或者卡在筛缝中反复挤压造成局部断裂。

3. 给料不均匀：物料集中在筛面某一区域（如中间），导致该处筛条长期超负荷运行，而其他区域闲置。这种偏载会显著加快局部疲劳。

四、安装与结构问题

1. 筛板安装不平整：筛板张紧力不均匀或支撑梁不平，导致筛板整体或局部翘曲。在振动时，筛板会发生“拍打”甚至扭转变形，使筛条承受额外的弯曲应力。

2. 筛板固定不牢：螺栓松动、钩板磨损或弹簧失效，导致筛板在运行中发生水平或垂直方向的窜动，筛条受到剪切力而断裂。

3. 筛框支撑间距过大：筛板下方的支撑横梁间距过大，使筛板中部在物料重力和振动下产生过大垂度（挠度）。这种往复的形变反复拉伸筛条根部，极易导致断裂。

五、其他环境因素

1. 化学腐蚀：脱水物料中若含有酸性、碱性或有机溶剂（如矿浆中的浮选药剂、清洗剂），会侵蚀聚氨酯分子链，使其膨胀、软化或变脆，机械强度急剧下降。

2. 温度过高：聚氨酯的耐热性有限（通常长期使用温度不超过80 100℃）。如果物料温度过高（如热物料洗涤脱水），材料会加速老化，强度降低，韧性丧失。

如何排查与解决？

建议按照以下顺序进行故障排查：

1. 现场观察：

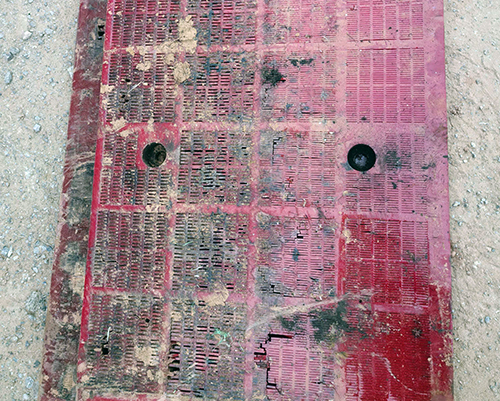

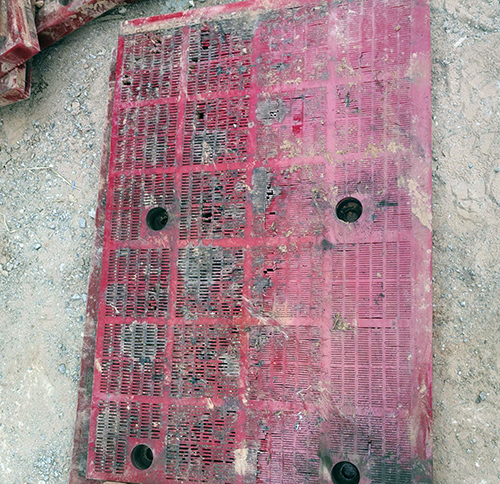

  断裂位置：断在根部还是中部？根部断裂多为应力疲劳；中部断裂多为冲击或材料缺陷。

  断裂形态：是脆性断口（平整光亮）还是韧性断口（毛糙有延伸）？脆断多因材料太硬或老化；韧断多因过载。

  断裂表面：是否有气泡、杂质、分层？如果有，属于制造缺陷。

2. 检查安装与设备：

  确认筛板是否平整安装，螺栓扭矩是否均匀。

  测量支撑梁间距是否合理，筛框是否变形。

  检查筛机的振幅、频率是否在设计范围内，有无异常振动。

3. 分析物料与工况：

  进料落差是否过大？是否需要加装缓冲装置（如阶梯溜槽）？

  物料中是否有尖锐异物或大块？是否需要加设除铁器、破碎机、格筛？

  物料温度和化学性质是否超出聚氨酯耐受范围？

4. 追溯供应商：

  要求供应商提供产品批次、配方、力学性能测试报告（拉伸强度、撕裂强度、硬度、耐磨性）。

  检查筛板是否使用了耐水解、耐老化的牌号。

  对比不同供应商的产品，或更换为更高品质的聚氨酯（如MDI体系而非TDI体系，或添加防老剂、抗水解剂的配方）。

小结建议

| 可能原因 | 关键排查点 | 解决方案 |

| 材料/配方 | 硬度太高？有刺鼻气味（劣质原料）？ | 更换为韧性更好、配方合理的优质聚氨酯（推荐肖氏硬度 `80- 85A` 的耐磨弹性体） |

| 制造工艺 | 根部过渡圆角太小？有气泡？ | 改进模具设计（加大R角），优化浇注和硫化工艺，加强质检 |

| 使用工况 | 入料落差大？有大块硬物？ | 降低入料落差（＜0.5m），加装缓冲板或耐磨衬板；加强除铁、除杂 |

| 安装 | 筛板不平？螺栓松动？支撑梁间距大？ | 调整张紧装置，拧紧螺栓；缩小支撑梁间距（建议 ≤500mm） |

| 其它 | 温度高？有化学腐蚀？ | 改用耐高温/耐化学腐蚀的特种聚氨酯（如采用NDI或PPDI体系） |

核心思路：如果断条问题频繁发生，首选怀疑材料和制造工艺问题，特别是根部R角设计和材料韧性不足。建议与筛板厂家深度沟通，提供具体工况参数（物料、振动参数、温度），由厂家针对性地调整配方和模具。

友情提示：从事筛网筛板研发制造，近三十年来，一直致力于发现问题--解决问题，提供建议、优化方案，出现场，和客户能面对面的沟通最好；条件不允许、时间来不及，通过QQ、微信也能达到一定的效果；如果有时间，可以看一下我的短文。希望更多的朋友来共同参与，一起探讨。

推荐相关介绍链接：

http://lwsw888.cn/html/news/xw1/479.html

http://lwsw888.cn/html/news/xw1/492.html

http://lwsw888.cn/html/news/xw1/243.html

http://lwsw888.cn/html/news/xw1/202.html

http://lwsw888.cn/html/news/xw1/189.html

http://lwsw888.cn/html/news/xw1/188.html

http://lwsw888.cn/html/news/xw1/163.html
