摘要：

锰钢筛网因其高耐磨性和高抗冲击性，在矿山、煤炭、建材等行业中扮演着核心筛选角色。要保障其使用寿命，有的厂家，可能说的很简单，比如只是强调材质，但是不免偏颇；有的又过于玄奥，多弄些专业词汇，让你头脑檬檬的。今天，咱们站在用户立场上，用客户观点来归纳锰钢筛网，使用寿命保障的基础或基本点。基础条件可以归纳为以下5点，从材料、工艺到使用维护缺一不可。

锰钢筛网，使用寿命，是一系列相关、相互影响的问题

1. 材质与成分：耐磨的基因

  核心元素锰（Mn）含量： 真正的锰钢（通常指Mn13系列）含锰量在 11%-- 14%。锰含量足够，才能保证钢材在强烈冲击下形成加工硬化层（表面硬度从初始的HB180 --220提升至HB450 --550），这是耐磨的根本。含量不足或掺杂普通钢材会大幅缩短寿命。

  碳（C）含量： 通常在 1.0% --1.3% 之间。碳与锰结合形成高硬度的碳化物，保证钢的硬度和强度。

  其他微量元素： 加入铬（Cr）、钼（Mo）等元素可细化晶粒、提高淬透性，避免筛网在张紧或高频振动中断丝。

2. 热处理工艺：实现性能的关键

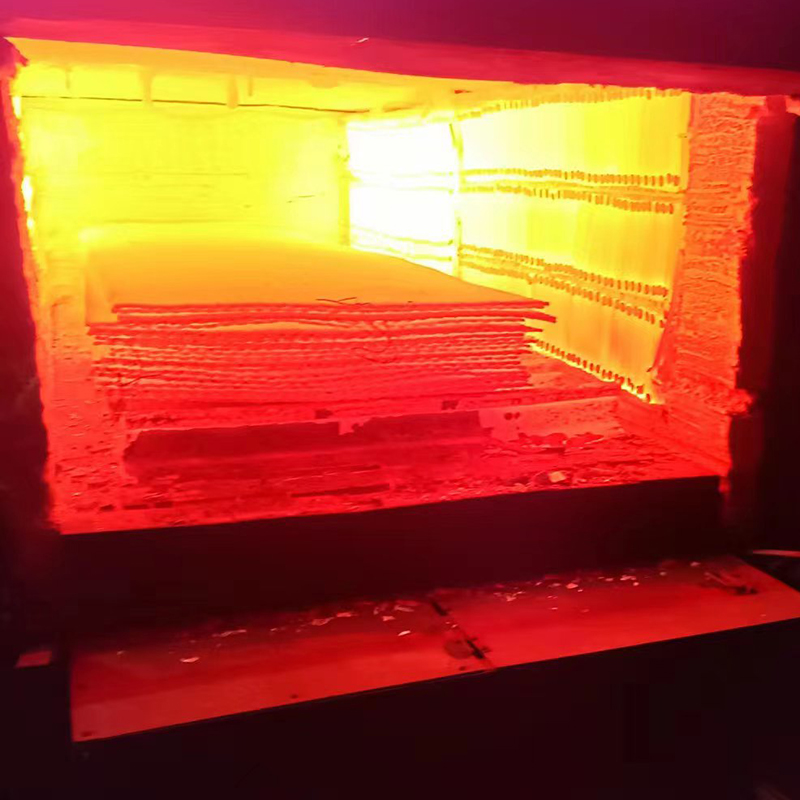

  水韧处理： 这是锰钢筛网特有的核心工艺。将铸态筛网加热至1000℃以上，使所有碳化物充分溶解，然后快速水冷，得到均匀的奥氏体组织。处理不当（加热不足、冷却速度慢）会导致碳化物析出，筛网变脆、易断裂。

  回火： 适当低温回火可以消除应力，防止筛网在焊接或张紧时从焊点处开裂。

3. 结构设计：工况匹配

  网孔形状与开孔率： 防止堵塞、提高筛分效率的方形、圆形或防堵孔设计，能减少物料在孔口的堆积磨损。开孔率过低会导致物料层过厚，冲击力集中。

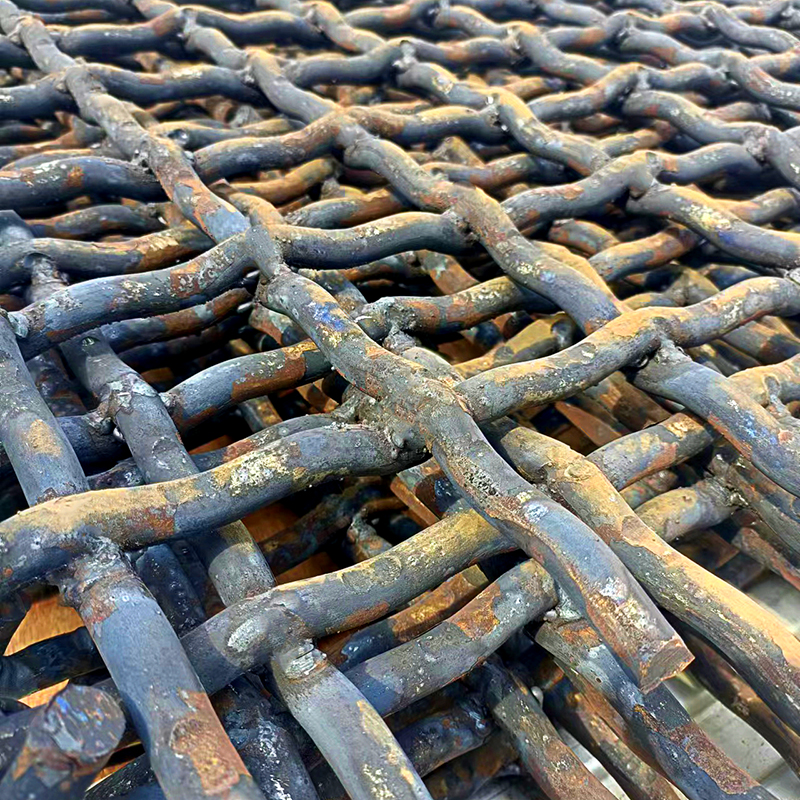

  丝径与编织方式： 对于粗重筛分（如矿石破碎后首道筛分），丝径粗、采用 双层或多层编织 或 冲击孔板 的设计更耐用。对于细筛分，采用 高张力平纹编织 能减少单根丝的拉扯力。

  边缘强化： 筛网两端与张紧板焊接处是应力集中点。采用高强度挂钩、加厚边缘或激光切割的成型孔，能显著降低边缘撕裂风险。

4. 制造工艺：精度与一致性

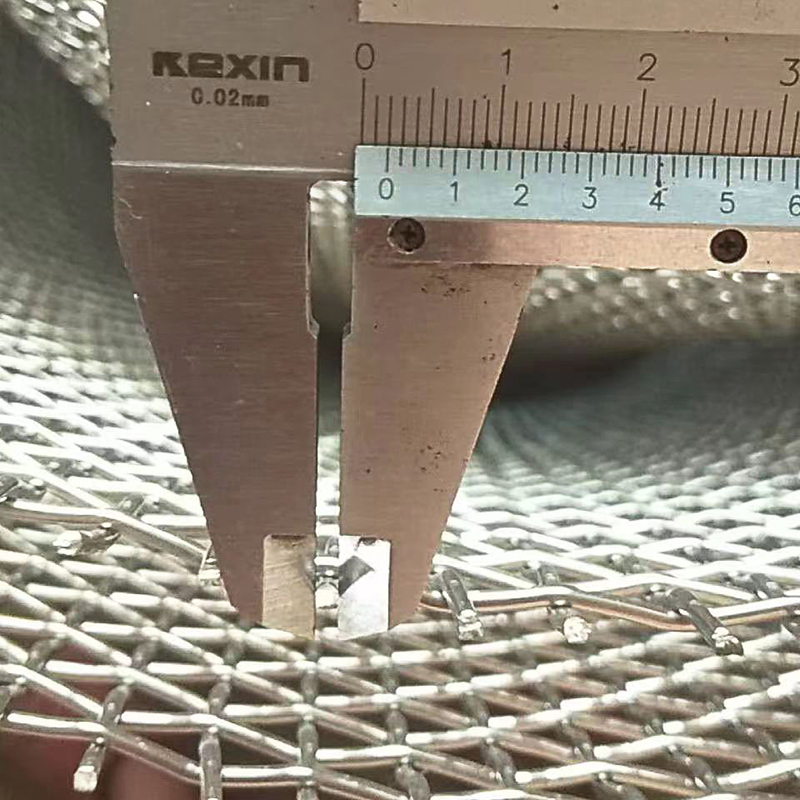

  编织精度： 丝径偏差小、编织均匀、无松股、断丝，才能保证应力分布均匀，避免局部过载。

  焊接质量： 挂钩或框架连接处应采用全焊或压焊，避免虚焊、气孔和焊瘤。好的焊接能传递拉力而不产生应力集中。

  制造公差： 筛网的外形尺寸（长度、宽度、开孔尺寸）必须严格匹配筛机的激振器参数和张紧行程，否则张紧后无法均匀受力。

5. 使用与维护：寿命的“后天保障”

  严格按说明书张紧： 过松会导致磨损加剧、产生鼓包；过紧会拉断丝材或焊点。使用专用的张紧装置，确保均匀张紧。

  避免“死区”冲击： 进料溜槽应设计为落料点分散或采用缓冲板，避免物料直接冲击筛网中心，形成集中磨损点（通常寿命缩短50%以上）。

  工况匹配： 锰钢筛网在干式、高冲击工况下优势最大。如果长时间处于湿式、低冲击（如煤泥水筛分）环境，加工硬化效应不明显，此时可能不如不锈钢或橡胶筛网。

  定期翻转和检查： 定期将筛网旋转180度使用，均匀磨损；及时清理堵塞孔内的硬质颗粒（如铁钉、陶瓷片），这些颗粒会加速丝材的切削磨损。

小结：保障寿命的“铁三角”

1. 基材合格（高锰/超高锰钢 + 严格热处理）→ 抗磨耐冲击

2. 结构合理（网孔、丝径、编织方式匹配物料）→ 应力分布均匀

3. 安装维护到位（正确张紧、缓冲进料、定期检查）→ 避免非正常失效

一句话建议： 选购锰钢筛网时，务必向供应商索要化学成分报告和热处理工艺记录；安装时，请务必使用力矩扳手按说明书施加张紧力，并使用缓冲溜槽。这三点做到，寿命通常会超出预期。

相关连接

http://www.lwsw888.cn/html/news/xw1/285.html

http://www.lwsw888.cn/html/news/xw1/286.html

http://www.lwsw888.cn/html/news/xw1/515.html

http://www.lwsw888.cn/html/news/xw1/514.html

http://www.lwsw888.cn/html/news/xw1/510.html

http://www.lwsw888.cn/html/news/xw1/470.html

http://www.lwsw888.cn/html/news/xw1/463.html
