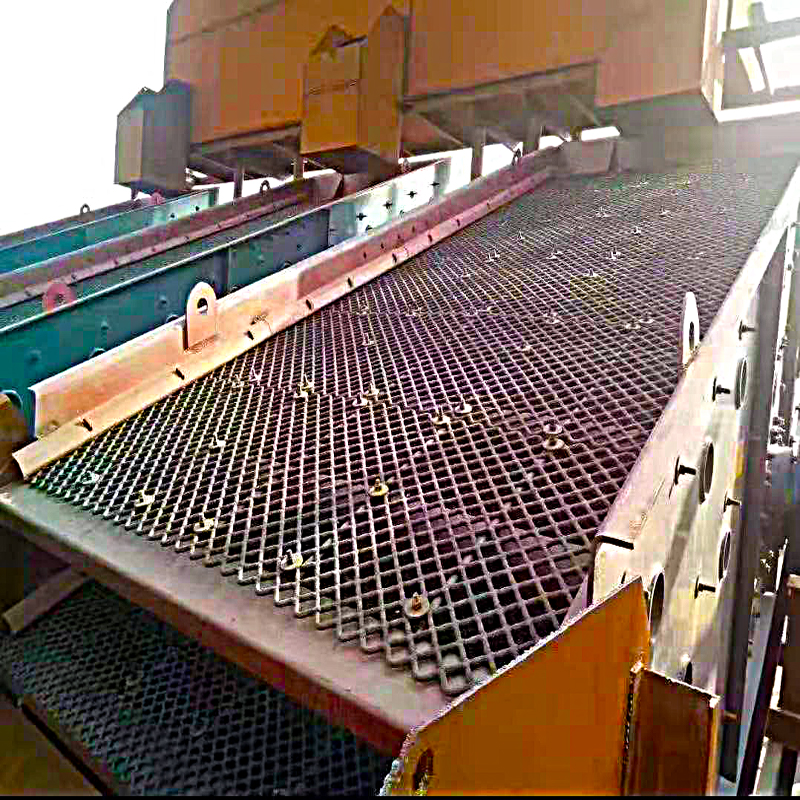

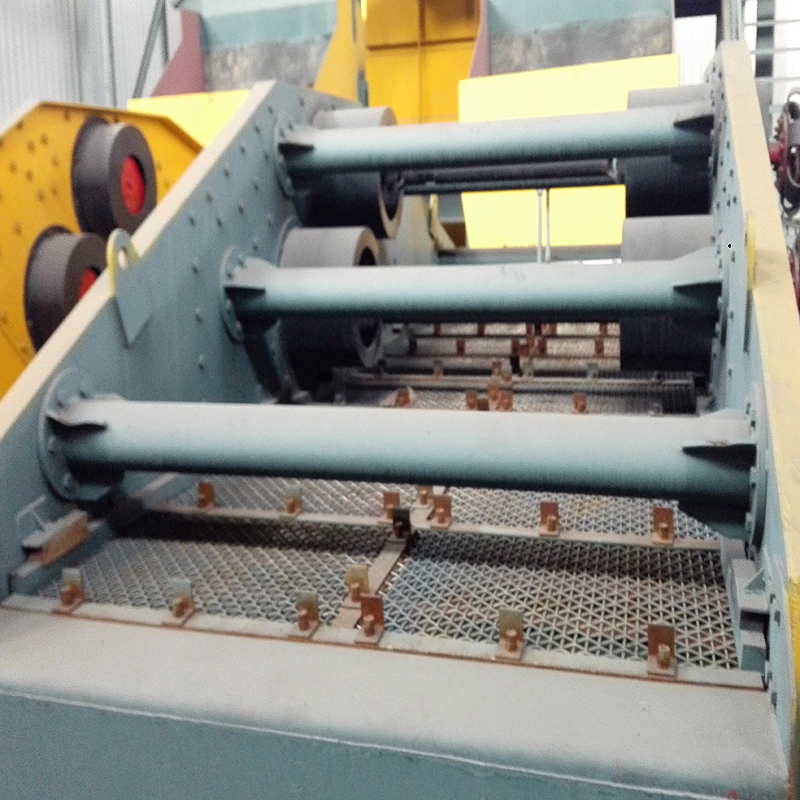

锰钢筛网作为矿山、冶金、建材等行业中筛分设备的核心部件，其使用寿命直接影响生产效率和成本控制。在实际应用中，筛机类型的选择对锰钢筛网的磨损程度和使用寿命起着决定性作用。本文将深入分析不同筛机类型对锰钢筛网的影响机制，并提出针对性的优化建议。

一、锰钢筛网的特性与磨损机理

锰钢筛网通常采用65Mn或60Si2Mn等高强度弹簧钢制造，经过特殊热处理后具有优异的耐磨性和抗冲击性。其硬度可达HRC45-55，同时保持足够的韧性以承受物料冲击。然而，在实际筛分过程中，筛网仍面临三种主要磨损形式：物料滑动摩擦造成的磨粒磨损、高频振动导致的疲劳磨损，以及大块物料冲击引发的脆性剥落。其中，振动筛的运动特性会直接影响这三种磨损形式的占比和强度。

二、主流筛机类型对筛网的差异化影响

1.直线振动筛

采用双电机同步反向旋转产生直线激振力，筛网承受单向循环应力。这种运动方式使物料呈抛物线轨迹前进，筛网中段磨损最为集中。实践数据显示，直线筛锰钢网的平均使用寿命约为800-1200小时，但存在明显的区域性磨损特征。优化方案包括采用变倾角设计（入料端5°，排料端0°）以均衡磨损分布，或在易损区段加装耐磨衬板。

2. 圆振动筛

通过单轴偏心块产生三维振动，物料做螺旋运动。这种运动模式导致筛网承受多向交变应力，加速疲劳裂纹扩展。某铁矿对比试验显示，相同工况下圆振筛筛网寿命比直线筛短15%-20%。但通过采用分级激振技术（上层小振幅高频，下层大振幅低频），可显著降低筛网动应力，使寿命延长30%以上。

3. 高频振动筛

工作频率通常达3000r/min以上，虽然处理细粒物料效率高，但高频微幅振动会引发筛网钢丝的微动磨损。实测表明，高频筛锰钢网表面会出现典型的"鱼鳞状"磨损形貌。采用聚氨酯包覆钢丝或复合型筛网（锰钢骨架+聚氨酯筛面）可将使用寿命从400小时提升至800小时。

4. 滚筒筛

依靠筒体旋转实现筛分，筛网主要承受弯曲应力和物料滑动摩擦。这种相对柔和的运动方式使筛网寿命可达2000小时以上，但处理量较低。新型复合滚筒筛在传统结构基础上增加轴向振动，既保持温和的工作特性，又将处理能力提升40%。

三、关键影响因素深度分析

1 .振动参数匹配

振幅与频率的平方乘积（A×f²）直接决定筛网动应力大小。某水泥厂实测数据表明，当该值从15mm×(800r/min)²调整至12mm×(900r/min)²后，筛网寿命延长28%。最佳参数应使物料抛掷指数D=3-3.3（D=Aω²/g×sinδ，ω为角频率，δ为振动方向角）。

2. 结构共振规避

筛网固有频率与工作频率重合会引发共振破坏。通过有限元分析发现，当筛机工作频率高于筛网一阶固有频率1.3倍时，可避免共振风险。某选煤厂采用模态测试技术优化筛箱结构后，筛网断裂事故减少70%。

3.预张紧技术

适当的预张力能显著提高筛网疲劳寿命。试验数据显示，当预张力达到材料屈服强度的30%-40%时，筛网使用寿命最长。液压自动张紧系统的应用使张力波动控制在±5%以内，较传统螺栓紧固方式寿命提升50%。

四、创新解决方案与发展趋势

1. 材料-结构协同优化

新型梯度硬度筛网在钢丝表面形成从HV550到HV750的渐进式硬度分布，既保持芯部韧性又增强表面耐磨性。配合波浪形筛面设计，可使冲击能量分散效率提升40%。

2. 智能监测系统

基于声发射技术的在线监测装置可实时捕捉筛网裂纹扩展信号。某铜矿应用案例显示，该系统能提前200-300小时预测筛网失效，使更换计划更科学。

3.复合型筛机设计

将直线振动与滚筒运动结合的hybrid筛机，在处理粘湿物料时展现出独特优势。其筛网寿命比传统设备延长2-3倍，且不易发生堵孔现象。

 五、选型与维护建议

1. 型匹配原则

- 对于大块干物料：优先选用直线振动筛，推荐筛网钢丝直径≥8mm

- 细粒湿粘物料：考虑滚筒筛或复合型筛机，筛孔尺寸应比目标粒度大20%-30%

- 高精度分级：选择高频筛配合多层复合筛网（上层大孔下层小孔）

2. 维护策略优化

- 建立振动参数档案，定期校验加速度传感器数据

- 采用红外热像仪检测筛网应力集中区域

- 开发基于机器学习的剩余寿命预测模型

随着智能制造技术的发展，未来筛分系统将实现"材料-设备-工艺"的全局优化。通过数字孪生技术模拟不同工况下的筛网磨损过程，有望将锰钢筛网的使用寿命再提升一个新的量级，为工业企业创造更大的经济效益。

‍
