在工业生产、实验室筛选以及日常生活中，编织筛网的应用极为广泛。筛网的性能主要由两个关键参数决定：孔径（即网孔大小）和丝径（即金属丝或纤维丝的直径）。这两者的比例关系直接影响筛网的过滤精度、机械强度、使用寿命以及适用场景。本文将深入探讨编织筛网的孔径与丝径比例的选择原则、计算方法及其实际应用中的优化策略。

一、孔径与丝径的基本定义及关系

孔径（Mesh Opening）是指筛网相邻两根平行丝线之间的净距离，通常以微米（μm）或毫米（mm）为单位。例如，标准筛网中“100目”表示每英寸长度上有100个网孔，其孔径约为150μm。

丝径（Wire Diameter）则是构成筛网的金属丝或合成纤维丝的直径，其大小直接影响筛网的抗拉强度和开孔率。

两者的比例关系通常用开孔率（Open Area Percentage）来衡量，即筛网有效过滤面积与总面积的比值。开孔率的计算公式为：

\[ \text{开孔率} = \frac{\text{孔径}^2}{(\text{孔径} + \text{丝径})^2} \times 100\% \]

例如，孔径为1mm、丝径为0.2mm的筛网，其开孔率为69.4%。这一比例越高，筛网的通过能力越强，但机械强度可能降低。

二、比例选择的工程考量

1. 过滤精度与效率的平衡

在需要高精度过滤的场景（如制药或食品级筛分），通常选择较小的孔径与较细的丝径。例如，药典标准筛的丝径比例常控制在1:0.3至1:0.5之间，以确保细小颗粒的截留率。但丝径过细可能导致筛网易变形，此时需通过材料升级（如不锈钢316L）或编织工艺（如斜纹编织）弥补强度不足。

2.机械强度的需求

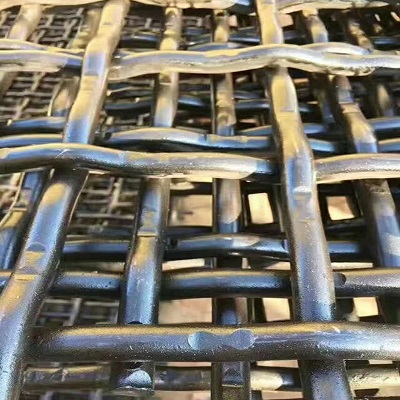

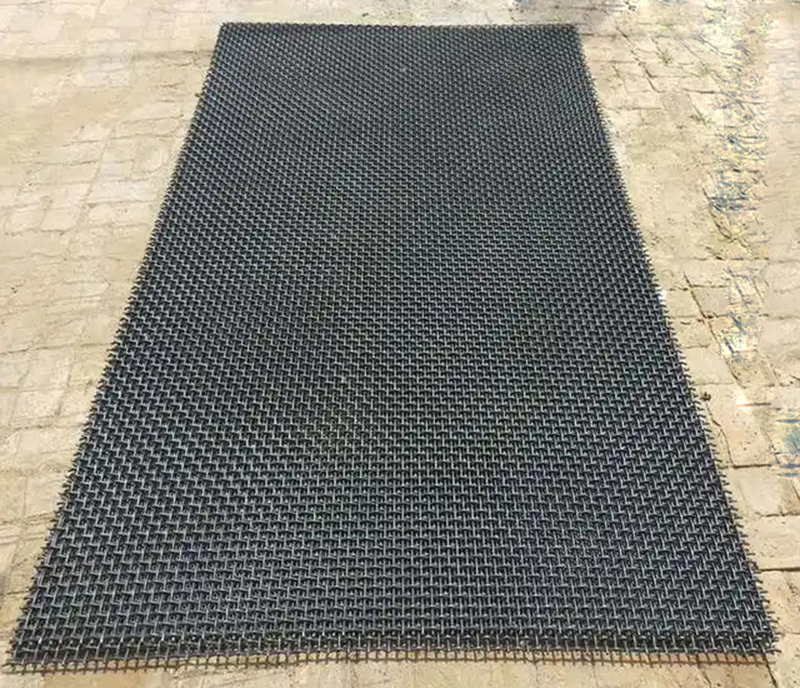

矿山或冶金行业使用的重型筛网，丝径比例常达1:2甚至更高。例如，用于矿石分级的筛网孔径为10mm时，丝径甚至可能选用8mm，以承受物料冲击。荷兰编织法（Dutch Weave）通过经纬丝径差异（如经丝粗、纬丝细）进一步提升抗压性。

3. 流量与堵塞风险的权衡

污水处理中，筛网的开孔率需大于60%以保证流量，但丝径过小易导致纤维类杂物缠绕。实践中多采用“大孔径+中等丝径”设计（如孔径5mm、丝径1mm），并配合自清洁装置。

三、行业标准与典型应用

1.国际标准对比

-ISO 9044：规定金属丝编织网的孔径公差为±5%，丝径偏差需≤±3%。

- ASTM E11：按目数分级，20目筛网的典型比例为孔径0.85mm、丝径0.45mm。

- 中国标准（GB/T 5330）对高精度筛网要求更严，如500目筛的丝径仅20μm，比例达1:0.04。

2. 特殊场景案例

- 石油工业：防砂筛管的孔径与丝径比例需根据地层砂粒中值（D50）设计，通常为1:0.2~0.3，并采用多层复合结构。

- 航空航天：钛合金筛网以1:0.1的极限比例实现轻量化与高强度的统一，如燃料过滤器中孔径50μm、丝径5μm的设计。

‍四、计算与优化方法

1. 经验公式参考

对于普通金属筛网，推荐比例范围：

\[ \text{丝径} = (0.3 \sim 0.6) \times \text{孔径} \]

精密筛网可扩展至0.1~0.3倍，而重载筛网可达0.8~1.2倍。

2. 数值模拟辅助设计

通过有限元分析（FEA）模拟不同比例筛网在冲击载荷下的应力分布。研究表明，当丝径为孔径的0.4倍时，应力集中系数最低（约1.2），寿命延长30%以上。

3. 实验验证流程

耐磨性测试：按ISO 9045标准，用石英砂冲刷筛网，记录孔径扩大5%时的循环次数。

通量测试：在恒定压差下测量不同比例筛网的流体通过量，绘制“比例-通量”曲线。

 结语

编织筛网的孔径与丝径比例是一门融合材料学、力学与流体动力学的综合技术。从传统经验公式到现代仿真优化，其设计理念正向着精细化、智能化方向发展。未来，随着跨学科技术的融合，这一基础元件将在更多尖端领域展现不可替代的价值。
