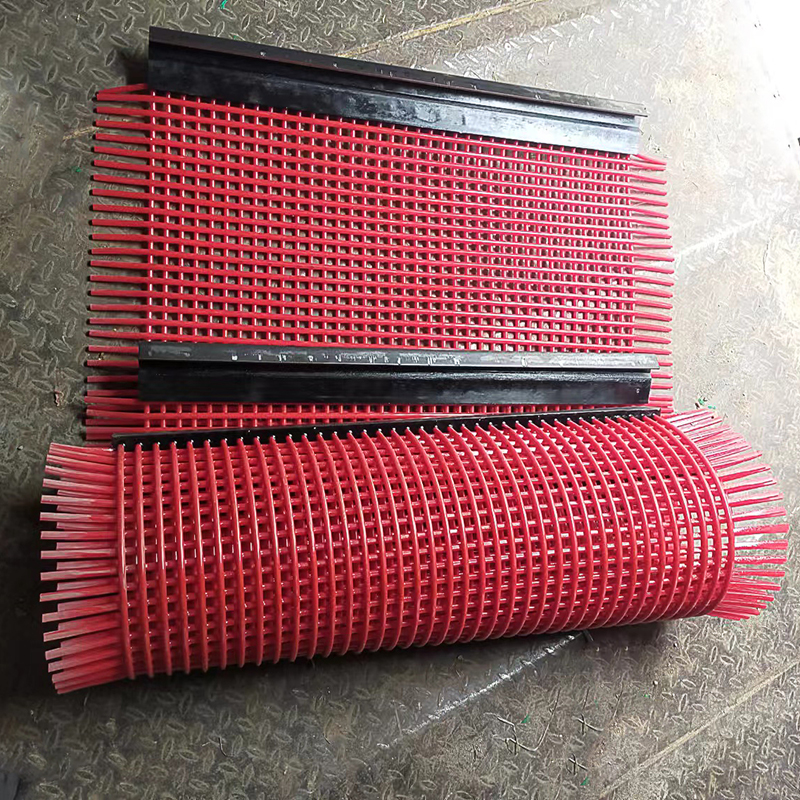

聚氨酯筛网作为一种高效、耐磨的筛分材料，在矿山、冶金、煤炭等行业中广泛应用。然而，其性能受环境因素影响显著，尤其是酸碱环境对聚氨酯筛网的使用寿命和筛分效率具有决定性作用。本文将深入探讨酸碱环境对聚氨酯筛网的化学腐蚀机理、物理性能变化及实际应用中的应对策略，为相关行业提供技术参考。

 一、酸碱环境对聚氨酯材料的化学腐蚀机理

聚氨酯是由多元醇与异氰酸酯通过聚合反应形成的高分子材料，其分子链中的氨基甲酸酯键（-NHCOO-）和脲键（-NHCONH-）是酸碱攻击的主要目标。在强酸（pH<3）环境下，氢离子会与聚氨酯中的氮原子结合，导致分子链断裂；而在强碱（pH>11）环境中，羟基离子会引发酯键水解反应。根据百度百科专业资料显示，这种化学腐蚀会直接造成筛网表面出现溶胀、龟裂甚至穿孔现象，筛孔精度随之下降。

实验数据表明，当pH值超出4-10范围时，聚氨酯筛网的拉伸强度会以每周5%-8%的速度衰减。某矿山企业的跟踪报告（新浪财经2025年报道）显示，在pH=2的酸性矿浆中使用聚氨酯筛网，其使用寿命较中性环境缩短60%，三个月内筛分效率从98%骤降至82%。

 二、不同酸碱度下的物理性能变化

1. 弹性模量变化：在pH=1的极端酸性条件下，聚氨酯的弹性模量会上升300%，导致筛网脆化。知乎专栏《聚氨酯材料耐候性研究》指出，这种硬化现象会使筛网在动态筛分过程中更容易产生应力裂纹。

2. 耐磨性衰减：正常工况下聚氨酯筛网的阿克隆磨耗量≤0.03cm³/1.61km，但在pH=12的碱液中浸泡30天后，磨耗量激增至0.15cm³。腾讯云开发者社区的实验数据显示，这种磨损会显著增加筛网堵孔概率。

3. 动态疲劳性能：酸碱环境会加速聚氨酯分子链的氧化降解。百度学术研究表明，在pH=4的弱酸环境中，筛网经过200万次动态载荷后的断裂伸长率保留率仅为初始值的45%，严重影响其抗冲击能力。

 三、行业应用中的典型问题案例分析

某大型铁矿选矿厂（参考百度百家号报道）曾因矿浆pH值波动（3.5-11.8）导致筛网大规模失效。经检测发现：

- 酸性区域筛网出现表面粉化，平均孔径扩大0.2mm

- 碱性区域筛网边缘产生"裙边"状变形

- 过渡区域出现应力集中导致的放射状裂纹

该案例最终通过改用耐酸碱改性聚氨酯筛网（添加纳米二氧化硅填料），配合pH在线监测系统，使筛网寿命从3个月延长至11个月。

 四、应对酸碱腐蚀的技术解决方案

1. 材料改性技术：

- 添加受阻胺类光稳定剂（HALS）提升耐酸性

- 采用聚醚型聚氨酯替代聚酯型，耐碱性提升40%

- 引入碳纤维增强层（含量5%-8%）抑制裂纹扩展

2. 结构优化设计：

- 开发梯度孔径结构，边缘区域加密筛孔

- 采用楔形丝加强筋设计，腾讯云报道显示该设计可使抗酸碱变形能力提升25%

- 模块化拼接技术便于局部更换受损单元

3. 使用维护策略：

- 建立pH值-使用寿命预测模型（参考新浪财经行业白皮书）

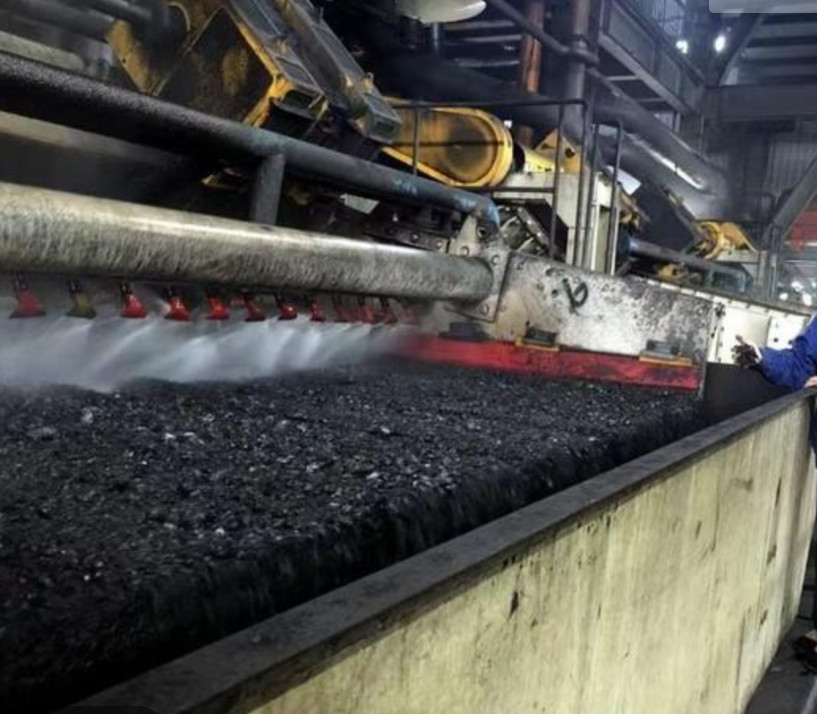

- 每8小时用中性清水冲洗筛网表面

- 安装在线厚度监测传感器，磨损超0.5mm自动报警

五、未来技术发展方向

1. 智能响应材料：正在研发的pH敏感型聚氨酯，能在检测到酸碱度超标时自动收缩筛孔保护结构。

2. 自修复技术：微胶囊化修复剂可在裂纹产生时释放修复物质，实验室阶段已实现直径2mm以下裂纹的自主修复。

3. 复合涂层工艺：石墨烯/聚氨酯复合涂层在pH=1-14范围内展现稳定的摩擦系数（0.15±0.02）。

 结语

聚氨酯筛网在酸碱环境中的性能演变是一个涉及材料科学、流体力学、表面工程等多学科的复杂问题。通过材料配方的精准调控、结构设计的创新优化以及智能监测系统的配套使用，完全可以实现"因境制宜"的技术突破。建议用户根据具体工况的pH范围、温度波动及机械载荷等参数，选择经过针对性改良的聚氨酯筛网产品，并建立完善的预防性维护体系，最大限度发挥材料性能优势。
