摘要：用于铁矿石筛分的锰钢筛网，由于其工况极其恶劣（高冲击、高磨损、高载荷），铁矿石物理特性（片状、棱角等）因此对材料、制造工艺和结构设计都提出了严苛的要求。以下是从实际应用出发，采集多家铁矿石开采选矿单位信息、三十年锰钢筛网加工供应经验，总结锰钢适配铁矿筛分关键要求，及锰钢筛网对铁矿石筛选常用规格做相关阐述，以供参考。

铁矿选矿对锰钢筛网的要求

一、核心材料与性能要求

1. 高耐磨性是第一要素

  化学成分：必须选用高锰钢（典型如Mn13、Mn18）。C（碳）含量约0.9% 1.3%，Mn（锰）含量11% 18%。高锰含量确保在强烈冲击下表面能迅速加工硬化，形成坚硬的耐磨层。

  加工硬化能力：这是锰钢区别于普通钢材的核心。要求筛网在承受矿石冲击时，表面硬度能从原始的HB180 220迅速提升至HB400 -500以上。

2. 良好的韧性与抗冲击性

  铁矿石筛分（特别是粗筛）存在大块矿石（>100mm）高落差冲击。筛网必须耐受这种冲击而不发生脆断。

  水韧处理：必须经过水韧处理（加热至1050℃左右快速水冷），以获得单一的奥氏体组织，保证韧性。

3. 抗疲劳与抗断裂

  筛网在振动筛上承受高频交变应力（每分钟几百到上千次）。要求材料内部无微裂纹、夹杂物，组织均匀，能在数百万次振动循环后仍保持结构完整。

二、结构与设计层面的要求

1. 筛孔形式与精度

  孔径设计：需严格按照铁矿石粒度要求（如0 -10mm、10 -30mm、30 -90mm等）设计。常见为方孔、长方孔、冲孔。

  开孔率：在保证强度前提下，尽量提高开孔率（通常≥50%），以提升筛分效率。高开孔率还能减少堵矿现象。

2. 编织/焊接要求

  编织筛网：需严格控制钢丝直径（如φ6 -16mm）。编织紧密，无虚绞、跳丝。常采用由粗到细的异形编织或多层编织技术增加强度。

  焊接筛网：主要用于重型筛分。要求全位置焊接（每个交叉点都焊接牢固），焊缝饱满、无假焊、气孔。焊接处强度不应低于母材。

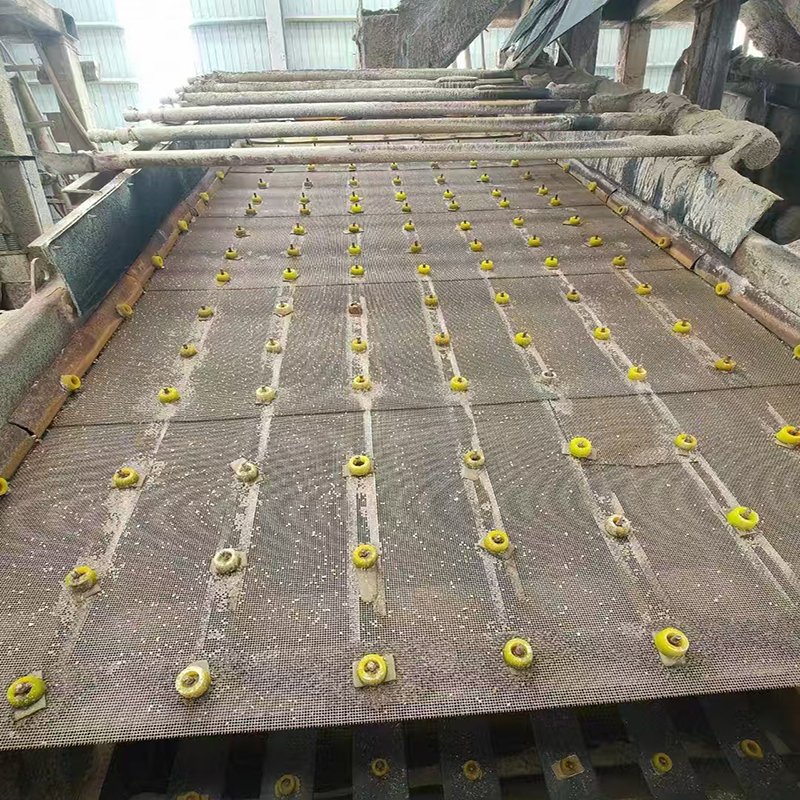

3. 张紧与安装结构

  筛网两端需配备张紧板（张紧钩或压板），结构需与筛机匹配牢固。

  张紧力要求：安装后需保持足够的张紧力（通常在5 15 kN/m²），避免在运行时松弛、塌陷导致断裂。张紧力不均匀会导致筛网寿命急剧下降。

三、针对铁矿石特性的特殊要求

1. 抗堵塞性能

  铁矿石含泥、含水（如褐铁矿等）时容易堵孔。要求筛网孔型尽量为非圆形（如长孔、梯形孔、菱形孔），或通过在编织时采用阶梯形丝径、大出料口设计来减少堵矿。

2. 抗腐蚀与抗磨蚀

  某些铁矿石含酸性矿物（如黄铁矿），或矿浆冲刷（湿筛）。要求锰钢材料具有一定的耐腐蚀性能，或在表面进行特殊处理（如渗碳、渗氮后淬火）提升耐蚀耐磨性。

四、制造工艺与质量控制要求

| 环节 | 具体要求 |

| ------------ | -------------------------------------------------------------------- -|

| 材料检验 | 进厂需做光谱分析、金相检验，确保合金元素及非金属夹杂物达标。 |

| 水韧处理 | 淬火温度、保温时间、冷却速度需严格记录。出炉后需检测硬度（通常HB≤230）。 |

| 机加工 | 筛孔倒角需圆滑（去毛刺），避免应力集中。张紧板焊接位置需进行退火处理消除应力。 |

| 在线检测 | 每块筛网出厂前需进行尺寸（长宽、孔径、对角线）抽样检验，以及模拟振动筛试验检测焊接强度。 |

| 包装与运输 | 需使用软木隔垫或泡沫进行隔离，防止运输中磕碰变形、划伤表面。 |

五、使用寿命与更换标准

  预期寿命：在正常工况（矿石粒度、冲击量、筛机振动参数合理）下，一块优质锰钢筛网在处理细粒铁矿石时通常能运行3 -6个月（处理量约数万吨），处理粗粒矿石时能达6 12个月。

  判定更换：当筛面磨损导致孔径扩大超过设计要求的30% 50%时，或出现超过10%的焊接点/编织点断裂时，需立即更换，否则会严重影响筛分效率和后续选矿流程。

六、选型与采购建议

  ① 明确工况参数：向供应商提供矿石种类（磁铁矿/赤铁矿/褐铁矿）、最大入料粒度（mm）、比重大小、含水含泥量、筛机型号（振动频率、振幅）、筛分层数、处理量需求。

  ② 确认丝径搭配：例如：上层用粗丝（φ12 1-6mm）抗冲击，下层用细丝（φ6- 8mm）提高筛分精度。

  ③ 要求提供质保与检测报告：特别是水韧处理的金相照片和硬度曲线，这是判断锰钢质量最直接的依据。

  ④ 考虑成本与替代方案：若工况以冲击为主，锰钢是首选。若以高磨损、低冲击为主（如高压辊磨后筛分），可考虑高铬铸铁筛板或聚氨酯筛网，但前期投资和更换周期不同。

总结： 锰钢筛网用于铁矿石筛分，核心要求是 “硬、韧、抗疲劳” 。“硬” 靠加工硬化；“韧” 靠水韧处理；“抗疲劳” 靠精细的焊接和结构设计。选择时不仅要关注材料化学成分本身，更要关注热处理工艺、焊接质量、孔径设计与现场工况的匹配度。

锰钢筛网，用于铁矿石筛选，常用规格

用于铁矿石筛选的锰钢筛网，其“常用规格”主要取决于筛分粒度要求（最终产品粒度）、筛机类型（振动筛、圆振筛等）以及矿石硬度与磨损性。以下是基于矿山实际应用的典型规格参数，供你参考：

一、按筛孔形状与编织方式分类

| 类型 | 特点 | 适用场景 |

| --| --| ------|

| 方孔编织筛网 | 通孔率最高，筛分效率高 | 粗碎、中碎后分级（5mm -100mm） |

| 长孔/矩形孔筛网 | 减少堵孔，提高处理量 | 细筛、脱水、粘湿矿石（1mm -10mm） |

| 聚氨酯/锰钢复合筛网 | 耐磨性极佳，但开孔率略低 | 细粒级筛分（0.5mm -6mm） |

| 冲孔板（锰钢板） | 强度最高，用于重负荷 | 大块矿石（>50mm），但开孔率低 |

二、常用规格参数（孔径×丝径）

以下为铁矿石筛分中最常见的锰钢编织筛网规格（单位：mm）

| 筛孔尺寸 (a) | 丝径 (d) | 开孔率 | 典型应用 |

| -----------| ------| -----| ------|

| 6×6 | 2.5 -3.0 | ~50% | 细碎后产品（ 6mm粒度） |

| 8×8 | 3.0- 3.5 | ~52% | 中细碎后分级 |

| 10×10 | 3.5 -4.0 | ~55% | 常见的中碎分级 |

| 12×12 | 4.0 -5.0 | ~58% | 粗碎后预筛 |

| 15×15 | 5.0- 6.0 | ~60% | 粗筛/分级 |

| 20×20 | 6.0 -8.0 | ~62% | 大块矿石分级（如棒条筛） |

| 25×25 | 8.0 -10.0 | ~64% | 颚破后大块筛分 |

| 30×30 | 10.0 12.0 | ~66% | 极粗筛分（如原矿预筛） |

重要说明：

  经验公式：丝径 ≈ 0.4×孔径 ~ 0.6×孔径（孔径越小，比例越大；孔径越大，比例越小）。

  丝径越大，筛网寿命越长，但开孔率降低，处理能力下降。

  铁矿石筛分建议优先选择长孔筛网（如 6×20， 10×25），可显著降低堵孔率。

三、按锰钢材质与硬度推荐

| 牌号 | 典型成份 | 硬度范围 (HB) | 特点 |

| --| -------| ------------| --|

| Mn13 (ZGMn13 1) | C:1.0 1.4%, Mn:11 -14% | 170 230 | 常规耐磨，性价比高 |

| Mn18 (高锰) | C:1.0 1.3%, Mn:17- 19% | 180 -250 | 更耐磨，适用于冲击大工况 |

| 改性高锰钢 | 添加Cr、Mo、V等 | 200 -280 | 极端高磨损场合（如二次筛） |

建议：

  粗碎、重负荷筛网 → 选用Mn18或改性高锰钢。

  中细碎、中小负荷 → Mn13即可满足要求。

四、配套筛机常见规格参数

| 筛机型号 | 常用筛网规格（长×宽mm） |

| ------| --------------------|

| ZKB1842 | 约 1800×2400 |

| ZKB1844 | 约 1800×3600 |

| 为YK1636 | 约 1500×3600 |

| YAH2460 | 约 2400×6000 |

常见厚度（网面厚度）：

  小筛孔（6 -12mm）：筛网厚度 8 -12mm。

  大筛孔（>15mm）：筛网厚度 12 -20mm。

  可加焊边筋 / 边条（宽：15- 25mm）以增强与筛机挂钩的强度。

五、实际选型综合建议

1. 优先确定筛分粒度：

  大于20mm → 可用冲孔板或大孔径编织网（方孔或长孔）。

  1 20mm → 长孔编织网（抗堵）；若水分高 → 采用聚氨酯筛板（但成本较高）。

2. 匹配筛机角度与振幅：

  高振幅→选用粗丝径；低振幅→可选细丝径提高效率。

3. 考虑矿石含粉率：

  如原矿含粉高（>30%），可上层用粗孔预筛、下层用细孔。

4. 推荐3种“最佳组合”：

| 物料粒度范围 | 推荐筛网规格 | 备注 |

| ----------| ----------| --|

| 0 10mm | 10×10（3.5- 4.0） 或长孔 10×30 | 细筛 |

| 10 30mm | 15×15（5.0 -6.0） | 中碎分级 |

| 30 100mm | 20×20（6.0 -8.0） | 粗碎预筛 |

如果你需要定购，建议同时告知：筛机型号、筛网长宽、孔径、丝径、是否有板边要求、锰钢牌号。不同的矿山工况（硬度、含泥水）可能对规格有微调，最稳妥的是请厂家根据实际筛机和高磨损区域提供优化建议。
