摘要：矿筛网在使用上，客户最为关注的往往是单位时间的过矿量，也就是透筛率，再者就是使用寿命，或者说是更换周期。筛网透筛率和使用寿命大部分筛网类型，只能在一方面表现较好，而另一方面差强人意或者达不到预期。锰钢焊接淬火矿筛网，在二者兼顾方面表现优异，特别是大型振动筛、物料粒度大、硬度较高、高温低温等严格条件下，有较强优势。本文就锰钢焊接淬火矿筛网使用寿命、透筛率、产品优缺点，以及使用中应注意的问题，四个方面来详细解读。

锰钢焊接淬火筛网使用寿命

锰钢焊接淬火筛网的使用寿命受多种因素影响，合理选材、工艺优化及正确维护可显著延长其使用时间。以下是关键要点分析：

1. 影响因素

  材料选择

  锰含量：通常选用65Mn（含锰0.65%~1.1%），30MnSi(中碳钢），42CrMo(合金钢）等，高锰钢（如ZGMn13）耐磨但焊接性较差，需权衡选择。

  碳含量：碳量过高（如>0.9%）易导致焊接裂纹，建议控制在0.6%~0.8%。

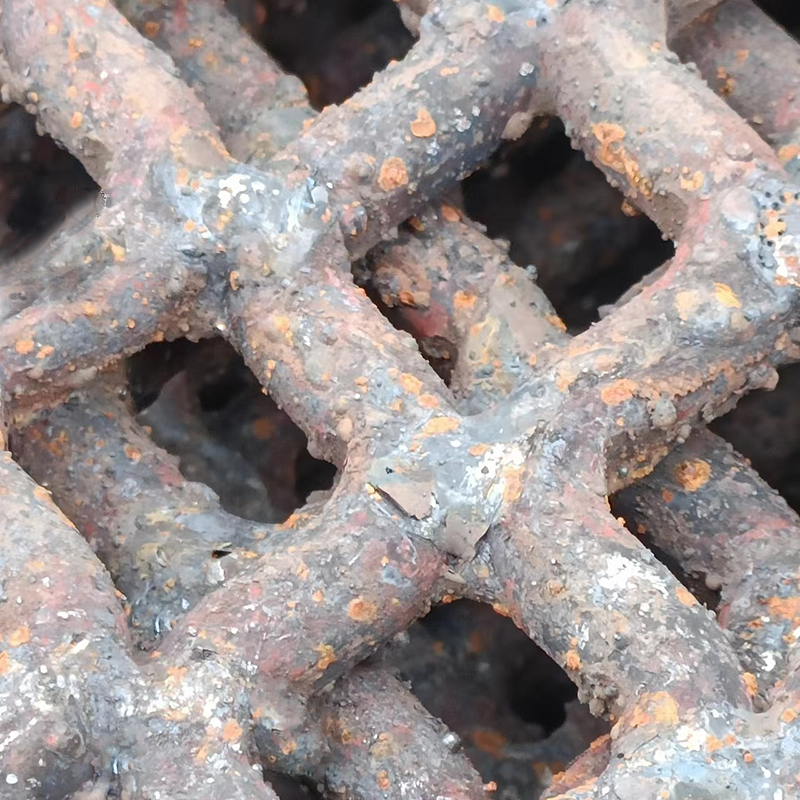

  焊接工艺

  预热与后热：焊接前预热至200~300℃，焊后缓冷或低温回火（250~350℃），减少残余应力。

  焊材匹配：选用低氢焊条（如J507）或ER50 6焊丝，避免氢致裂纹。

  热输入控制：采用小电流、多层多道焊，避免晶粒粗大。

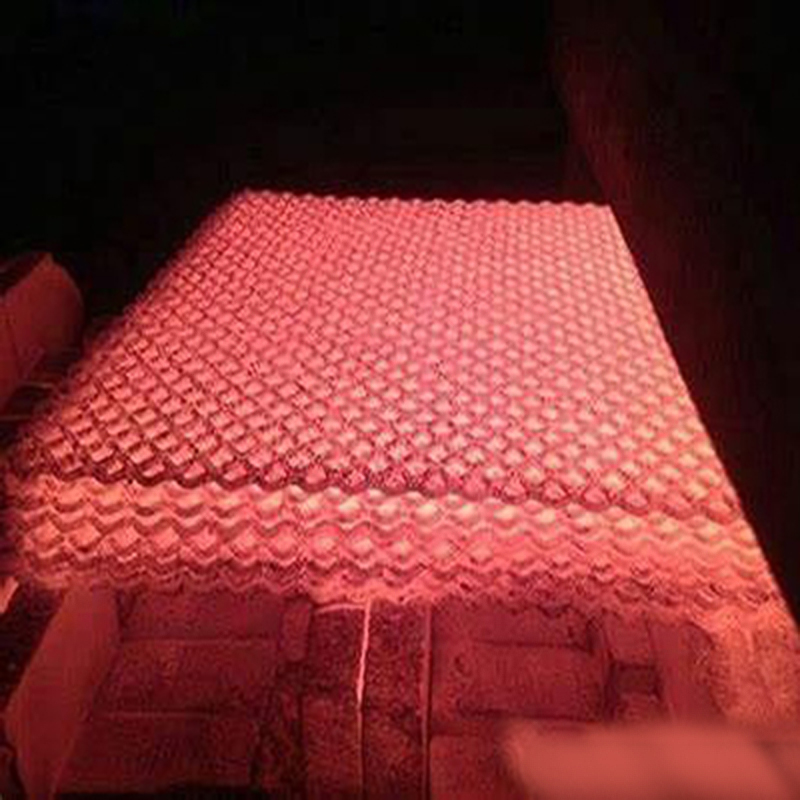

  淬火工艺

  温度与介质：820~850℃油淬或水淬（需防变形），回火温度200~400℃以保持硬度（HRC45~55）。

  均匀性：避免局部过热导致脆性。

  工况条件

  磨损类型：冲击磨损（如矿山筛分）需高韧性，磨粒磨损（如砂石筛分）需高硬度。

2. 提升寿命的措施

  结构优化

  筛网孔径与丝径比例合理（如丝径≥孔径的1/3），加强边框支撑。

  采用梯形断面筛丝，提升抗堵塞能力。

  表面处理

  渗碳/氮化处理：表面硬度可达HRC60以上。

  堆焊耐磨合金（如碳化钨）：适用于极端磨损工况。

  安装与维护

  避免过载运行，定期清理筛孔堵塞物。

  局部磨损后可翻转使用或补焊修复。

3. 典型寿命参考

  普通工况（中低磨损）：6个月~2年。

  高磨损工况（如铁矿筛分）：3~8个月，经优化后可延长至1年以上。

  极端工况（高温+腐蚀）：需特殊合金或涂层，寿命可能缩短至数月。

透筛率、开孔率

锰钢焊接淬火筛网因其独特的材料特性和工艺处理，在透筛率（即物料通过筛孔的效率）方面与其他常见筛网存在显著差异。以下是锰钢焊接淬火筛网与其他类型筛网的透筛率对比分析：

1. 锰钢焊接淬火筛网的特点

  材料特性：高锰钢（如ZGMn13）具有高硬度、耐磨性和抗冲击性，淬火后进一步提升了表面硬度（可达HB500以上）。

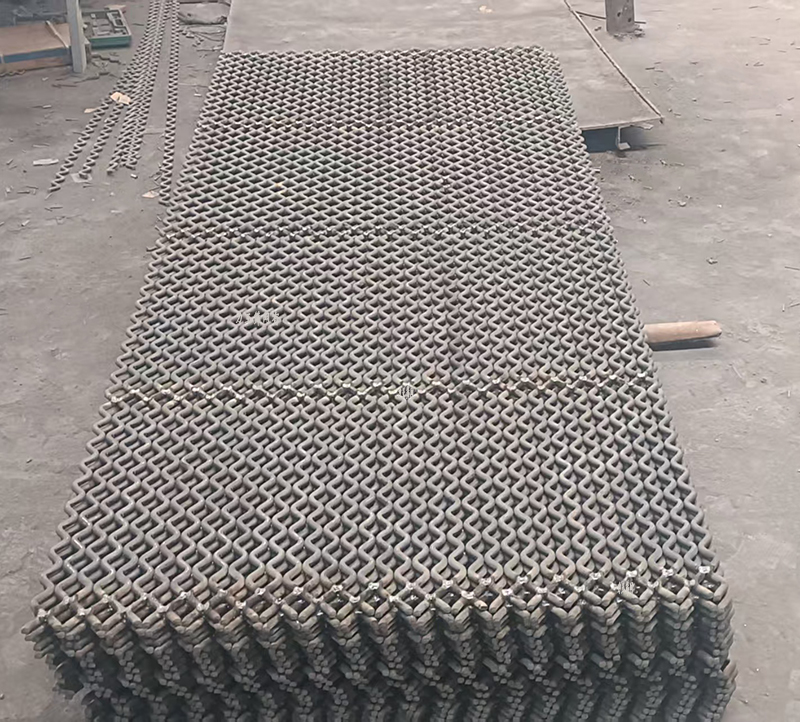

  结构特点：焊接工艺确保筛网整体强度高，筛孔尺寸稳定，长期使用不易变形。

  透筛率优势：

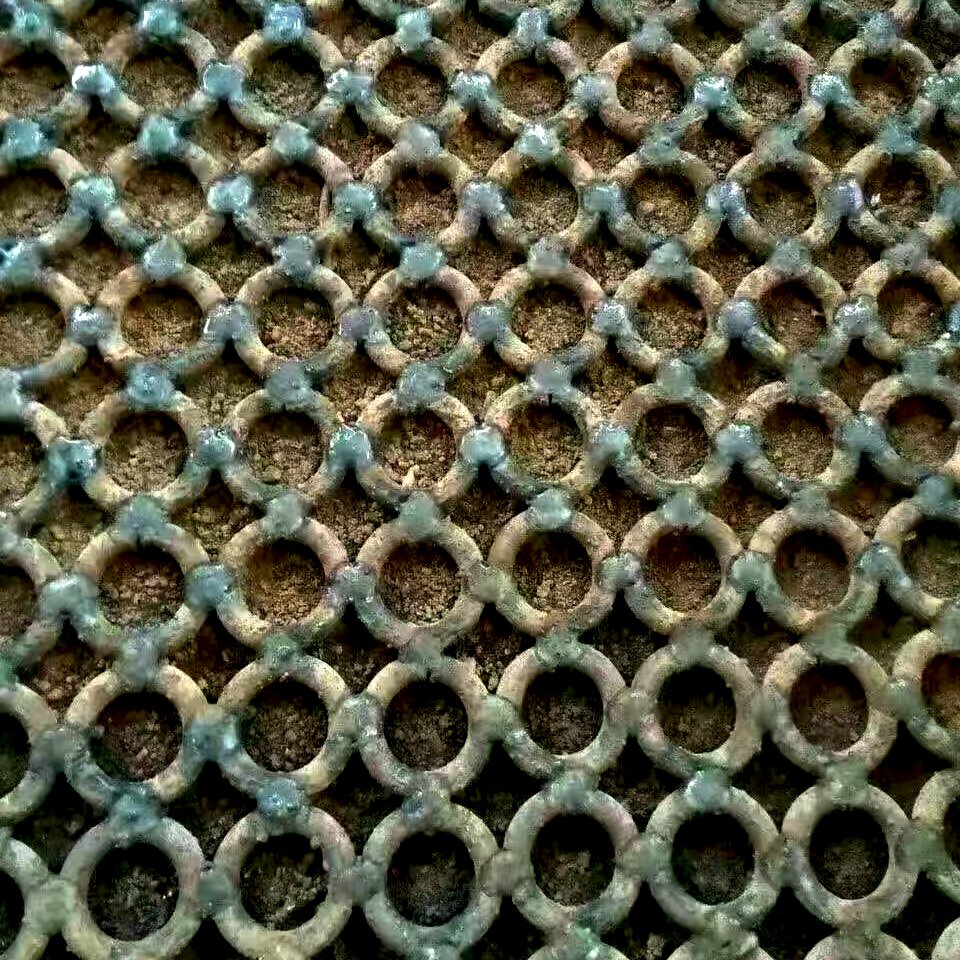

  筛孔形状规则：焊接筛网的筛孔多为方形或矩形、圆形、菱形等，边缘不锐利，物料通过时阻力小。

  表面光滑：淬火后表面更致密，减少物料粘附（尤其对湿黏物料）。

  长期稳定性：耐磨性强，筛孔不易磨损扩大，透筛率随时间下降较慢。

2. 与其他筛网的透筛率对比

# (1) 普通金属编织筛网（如不锈钢、低碳钢）

  透筛率：初期较高（因丝径较细，开孔率大），但随磨损加剧，筛孔变形或扩大，透筛率波动明显。

  劣势：

  丝网易变形，导致筛孔堵塞或尺寸不均。

  耐磨性差，寿命短，需频繁更换。

# (2) 聚氨酯筛网

  透筛率：较低，尤其对细颗粒物料（因弹性材质易导致二次弹跳，阻碍透筛）。

  优势：耐腐蚀、降噪，适合潮湿或腐蚀性环境，但透筛效率不如金属筛网。

# (3) 冲孔筛板（钢板冲压）

  透筛率：中等，取决于冲孔工艺（边缘毛刺可能阻碍物料）。

  劣势：开孔率受限（孔间距需留足够支撑），且易在冲击下局部变形。

# (4) 橡胶筛网

  透筛率：较低，弹性表面易粘附细颗粒，适合缓冲需求场景（如大块矿石筛分）。

  劣势：透筛率随老化快速下降。

3. 影响透筛率的关键因素对比

| 因素 | 锰钢焊接淬火筛网 | 普通编织筛网 | 聚氨酯筛网 | 冲孔筛板 |

| ------------| ------------------| ------------ -| ------------| ----------|

| 开孔率 | 中等（焊接结构限制） | 高（丝径细） | 低 | 低 中等 |

| 筛孔稳定性 | 极优（耐磨抗变形） | 差（易变形） | 中等 | 中等 |

| 表面光滑度 | 高（淬火后） | 中等 | 低（弹性粘附） | 中等 |

| 湿黏物料适应性| 优（不易堵孔） | 差（易堵） | 中等 | 差 |

4. 适用场景建议

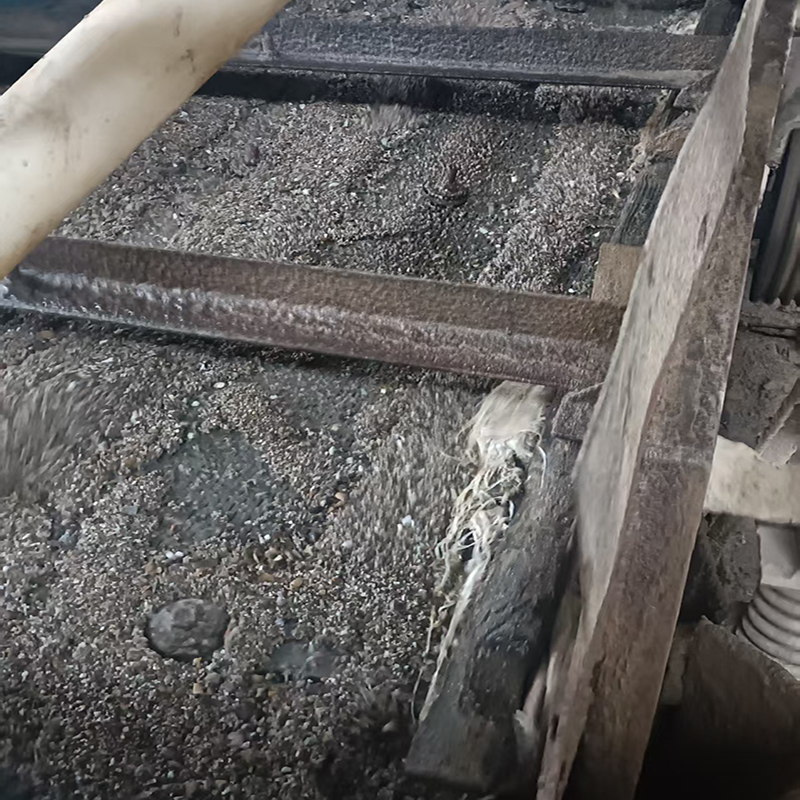

  锰钢焊接淬火筛网：

适合高磨损、大冲击工况（如矿山、冶金、煤炭筛分），尤其需要长期稳定透筛率的场景。

典型应用：振动筛、滚筒筛的粗/中粒级筛分（10 100mm孔径）。

  其他筛网选择：

  聚氨酯/橡胶筛网：腐蚀性环境或降噪需求。

  编织筛网：短期高精度筛分（如食品、化工）。

  冲孔筛板：静态筛分或需要极高强度时。

产品综合特性

锰钢淬火焊接矿筛网是一种常用于矿山、冶金等行业的耐磨筛分设备，其优缺点如下：

优点

1. 高耐磨性

  锰钢（如高锰钢Mn13）经淬火处理后，表面硬度显著提升（可达HB500以上），能抵抗矿石、砂石等物料的强烈冲击和摩擦，延长使用寿命。

2. 抗冲击性强

  锰钢在受到冲击时会发生加工硬化，表面硬度进一步增加，而内部仍保持韧性，适合处理大块或高冲击力的物料。

3. 焊接结构牢固

  焊接工艺使筛网整体结构稳定，网格连接强度高，不易变形或开焊，适合重型筛分作业。

4. 耐疲劳性好

  淬火后的锰钢具有较好的抗疲劳性能，能承受长期振动筛分的循环载荷。

5. 适应性广

  可根据需求定制不同网孔尺寸和形状（如条缝、方孔等），适用于多种筛分场景（如煤炭、铁矿、砂石等）。

缺点

1. 焊接热影响区脆性

  焊接时高温可能导致锰钢局部碳化物析出，热影响区（HAZ）韧性下降，易出现裂纹，需严格控制焊接工艺（如低热输入、焊后缓冷）。

2. 重量较大

  锰钢密度较高，焊接筛网整体重量大，对筛机支撑结构和动力消耗要求更高。

3. 成本较高

  锰钢材料及淬火、焊接工艺成本高于普通低碳钢或编织筛网，初期投资较大。

4. 维护难度

  若局部磨损或开裂，修复需专业焊接技术（如预热、专用焊条），普通现场维修困难。

5. 耐腐蚀性有限

  锰钢在潮湿或腐蚀性环境中易生锈，需表面处理（如涂漆、镀锌）或改用不锈钢复合设计。

适用场景建议

  推荐使用：高冲击、大颗粒物料的粗筛或中筛（如矿山初碎、振动筛分机）。

  慎用场景：腐蚀性环境、超细筛分（需更轻薄的筛网）或预算有限的项目。

若需进一步优化，可考虑调整锰钢成分（如添加Cr、Mo）、改进焊接工艺（如激光焊），或采用模块化设计以便局部更换。

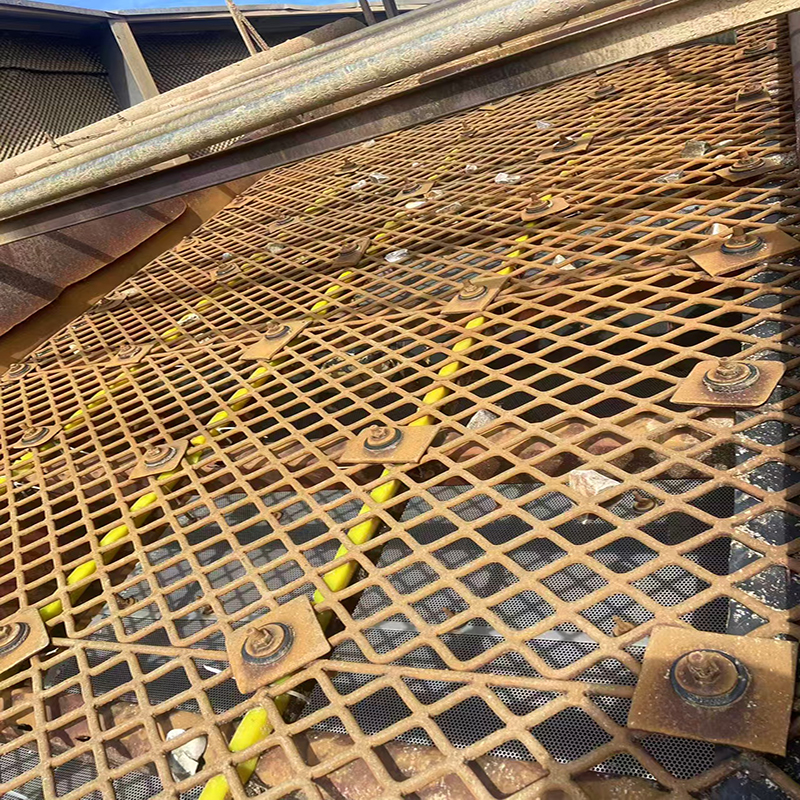

使用时的注意事项

锰钢淬火矿筛网因其高硬度、耐磨性而广泛应用于矿山、冶金等行业，但在使用过程中仍可能遇到以下常见问题及原因分析：

1. 筛网开裂或断裂

  原因：

  淬火应力集中：淬火工艺不当（如冷却速度过快）导致内部残余应力未充分消除。

  冲击载荷：矿石下落冲击力过大或频繁，超过材料韧性极限。

  焊接缺陷：筛网拼接焊缝处存在微裂纹，在振动中扩展。

  解决方案：

  优化淬火工艺（如采用分级淬火或回火处理以降低应力）。

  增加缓冲装置（如橡胶垫）减少冲击，或选用更高韧性的合金钢。

  检查焊接质量，采用低氢焊条或焊后热处理。

2. 筛孔堵塞

  原因：

  物料粘性高：潮湿、含泥量大的矿石易粘附在筛孔边缘。

  筛孔设计不合理：孔型（如方形孔比圆形孔更易堵）或倾角不足。

  解决方案：

  加装清孔装置（如弹跳球、超声波清网系统）。

  改用梯形孔或防堵设计，或调整筛机倾角（如从15°增至20°）。

3. 磨损过快

  原因：

  物料硬度高：如铁矿石、石英石等对筛网磨损剧烈。

  表面硬度不足：淬火层深度不够或硬度未达HRC50以上。

  解决方案：

  选用更高碳含量的锰钢（如65Mn）或表面渗碳处理。

  定期翻转筛网（单面磨损后可调换使用面）。

4. 筛网变形（凹陷或翘曲）

  原因：

  安装张力不均：筛网未张紧或局部受力过大。

  高温影响：处理热物料（如烧结矿）导致材料软化。

  解决方案：

  使用液压张紧装置确保均匀受力。

  对高温工况改用耐热钢（如310S）或增加散热设计。

5. 连接部位松动

  原因：

  振动筛长期高频振动：螺栓、压条等固定件疲劳失效。

  结构设计缺陷：如筛框刚性不足导致共振。

  解决方案：

  采用防松螺栓+弹簧垫片，定期紧固检查。

  加固筛框或调整振动电机配重以减少异常振动。

从上述可以看出，锰钢焊接淬火矿筛，在透筛率和使用寿命上，都可以兼顾，是筛分选矿中较为理想的筛网类型。
