摘要：聚氨酯矿筛网的筛分效果受孔径、孔型和厚度影响。孔径影响筛分精度、处理能力及堵塞风险，应平衡粒度和效率；孔型决定抗堵塞性与适用物料类型，方形、圆形、条形、异形孔各有特长；厚度影响耐久性与开孔率，需兼顾强度与透筛能力。选择需综合物料特性和工况需求。

孔径的影响

  筛分精度：孔径直接决定筛分物料的粒度上限。孔径越小，筛下物料的粒径越细，但过小可能导致堵塞；孔径过大则筛分精度下降，粗颗粒混入细料中。

  处理能力：孔径增大可提高处理量（单位时间通过量），但会牺牲筛分精度。需根据物料粒度分布平衡二者关系。

  堵塞风险：细颗粒物料易堵塞小孔径筛网，需结合物料特性（如含水率、粘性）选择。

筛网孔径与物料粒度大小的比例参数

筛网孔径与物料粒度大小的比例参数是筛分过程中的关键指标，直接影响筛分效率和精度。以下是详细的参数解析和应用建议：

1. 标准比例关系

  一般经验：筛网孔径（d）通常选择比目标物料粒度（D）大10%~30%，即 \( d = (1.1 \sim 1.3) \times D \)。

  精细筛分（如医药、食品）：比例可缩小至 \( d = 1.05 \sim 1.1 \times D \)，以提高精度。

  粗筛分（如矿业、建材）：比例可放宽至 \( d = 1.2 \sim 1.5 \times D \)，提升处理量。

2. 行业标准参考

  泰勒标准（Tyler Mesh）：以网目数（Mesh）定义，如100目对应150μm孔径，常用于美国。

  ISO 3310 1：国际标准，直接规定孔径与允许误差（如500μm筛网误差±15μm）。

  GB/T 6003.1：中国国标，类似ISO，但部分行业（如煤炭）会制定更细化的标准（如块煤筛分用25%~30%放大比例）。

3. 物料特性调整系数

  形状修正：

  球形颗粒：直接按标准比例。

  片状/纤维状：需放大20%~50%（如云母片筛分可能用 \( d = 1.5 \times D \)）。

  密度修正：

  高密度物料（如金属粉）：增加10%~15%孔径以防堵网。

  轻质物料（如塑料颗粒）：可减少5%孔径以提高精度。

  湿度影响：湿物料需放大孔径或选择防堵型筛网（如橡胶筛面、超声波清网装置）。

4. 动态参数优化

  振动筛参数：

  振幅：通常0.5~5mm，细颗粒用小振幅（1~2mm）。

  频率：高频（1500~3000rpm）适合细筛，低频（800~1500rpm）适合粗筛。

  倾角调整：筛面倾角每增加5°，处理量提高约15%，但筛分效率下降3%~5%。

5. 计算公式示例

  理论通过率估算：

\[P = \left[1   \left(\frac{D}{1.2d}\right)^2\right] \times 100\%\]

其中 \( P \) 为预期通过率，\( D \) 为颗粒直径，\( d \) 为筛孔直径。

  实际案例：筛分0.5mm石英砂（密度2.65g/cm³），选用0.6mm筛网（放大20%），振动频率2800rpm，实测通过率可达92%。

6. 异常处理建议

  堵网问题：若孔径为粒度1.2倍仍堵网，可尝试：

  改用方形孔或编织筛网。

  增加弹跳球清理装置。

  混料问题：若筛下物含超标粗颗粒，检查筛网是否破损或考虑多层筛组合（如上层1.3D，下层0.9D）。

7. 特殊应用场景

  超细粉体（D<50μm）：需采用气流筛或声波筛，孔径可比粒度大3~5倍。

  粘性物料：建议使用加热筛网（50~80℃）或选择孔径放大至2倍。

实际应用中，建议先进行小试（如使用标准筛振筛机测试不同孔径），再根据结果调整参数。例如，某水泥厂发现石灰石筛分时，原用3mm筛网（理论2.5mm粒度）效率仅75%，调整为3.3mm后效率提升至88%，同时处理量增加20%。

孔型的影响

  方形孔：筛分精度高，适合规则颗粒（如砂石），但易堵塞。

  圆形孔：通过率高，抗堵塞性强，适合湿粘物料，但对片状或长条形颗粒的筛分精度较低。

  条形孔（长缝孔）：适合高湿度或易团聚物料，处理量大，但粒度控制较宽泛。

  异形孔（如波浪形）：可减少堵塞并提高耐磨性，但设计复杂，成本较高。

通过合理匹配孔径、孔型和厚度，可显著提升筛分效率、降低维护成本。建议通过试验或模拟确定最佳参数组合。

聚氨酯筛网孔型对筛分粒度影响对比数据

聚氨酯筛网的孔型设计对筛分效率、处理量和粒度控制有显著影响。以下是不同孔型对筛分粒度的对比数据及分析，供参考：

1. 常见聚氨酯筛网孔型及特点

| 孔型 | 开口形状 | 适用粒度范围 | 筛分效率 | 堵塞风险 | 耐磨性 | 典型应用 |

| ------------| ----------| ------------| ----------| ----------| --------| ------------------------|

| 方形孔 | 正方形 | 中粗粒（5 -100mm） | 中等 | 较低 | 高 | 煤炭、矿石、砂石 |

| 长方形孔 | 长条形 | 中细粒（2 -50mm） | 较高 | 中等 | 较高 | 分级、脱水（如洗煤厂） |

| 圆形孔 | 圆形 | 细粒（0.1 -10mm） | 较低 | 较高 | 中等 | 精细筛分（如石英砂、化肥） |

| 菱形孔 | 菱形 | 中粒（3 -30mm） | 高 | 低 | 高 | 高粘度物料（如黏土、湿料） |

2. 孔型对筛分粒度的关键影响

# （1）筛分精度

  方形/菱形孔：边缘锐利，对临界粒度（接近筛孔尺寸的颗粒）截留更准确，适合严格的分级要求。

  长方形孔：长边方向允许稍大颗粒通过，可能产生“过筛”现象，但处理量更高。

  圆形孔：易导致颗粒卡堵，细粒筛分时需高频振动辅助。

# （2）处理能力

  长方形孔：通过率比方形孔高20% -30%，适合高流量场景。

  菱形孔：自清洁能力强，减少堵塞，适合湿粘物料。

# （3）堵塞率对比

  圆形孔堵塞概率比方形孔高约40%，而菱形孔可降低堵塞率50%以上（数据来源：某矿山试验）。

3. 实测数据参考（以煤炭筛分为例）

| 孔型 | 孔径（mm） | 筛分效率（%） | 处理量（t/h） | 堵塞率（%） |

| ----------| ------------| ----------------| ---------------| ------------ |

| 方形孔 | 10×10 | 85 -90 | 150 | 5 8 |

| 长方形孔 | 5×25 | 80 -85 | 200 | 10 15 |

| 圆形孔 | Φ8 | 75 -80 | 120 | 20 30 |

| 菱形孔 | 15×15 | 88 -92 | 180 | 3 5 |

4. 选择建议

  粗粒筛分：优先方形或菱形孔，平衡效率与耐磨性。

  高处理量：长方形孔（需容忍少量超粒）。

  细粒/湿料：菱形孔防堵，或圆形孔+高频振动（需定期清理）。

  严格分级：方形孔+多层筛网组合（如上层大孔、下层小孔）。

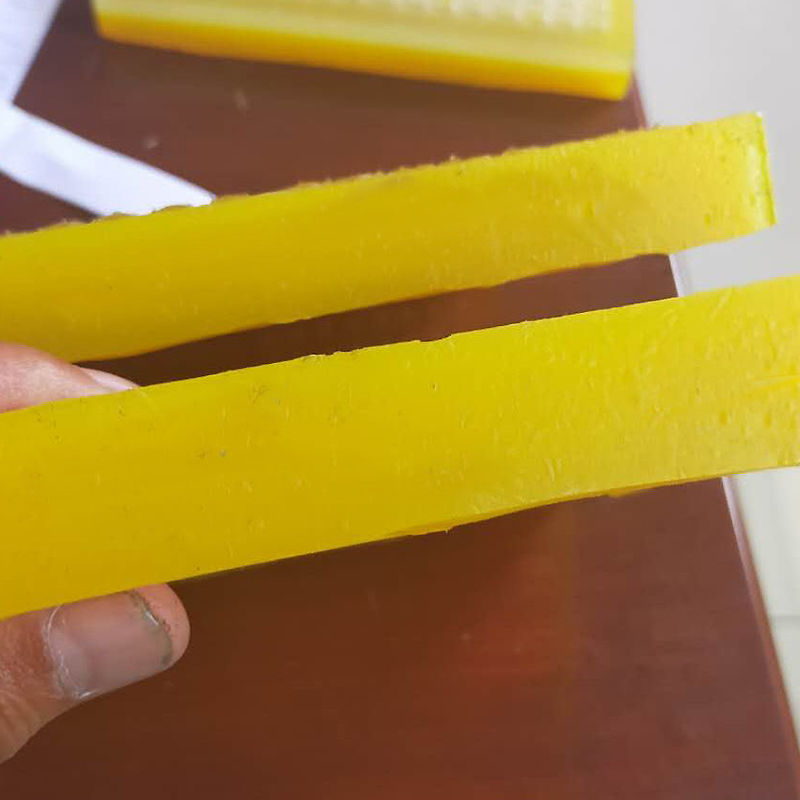

厚度的影响

  筛网强度：厚度增加可提升耐磨性和抗冲击性，延长寿命，尤其适合大颗粒或高负荷工况。

  开孔率：厚度增大会降低开孔率（有效筛分面积减少），导致处理能力下降，需权衡耐用性与效率。

  透筛率：过厚的筛网可能阻碍颗粒通过，尤其对细颗粒或湿粘物料，需优化厚度以平衡透筛率和强度。

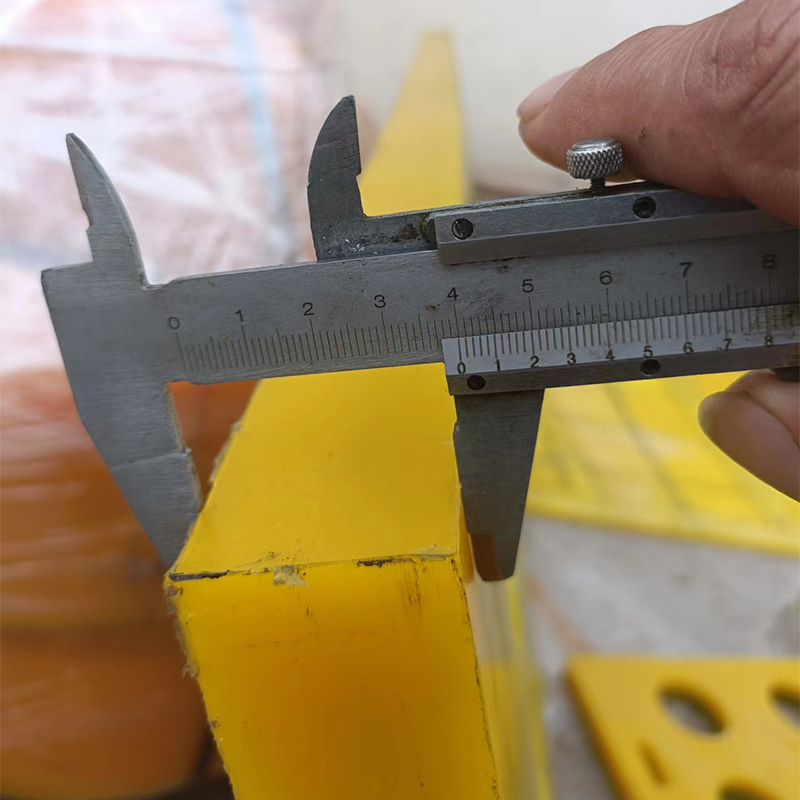

聚氨酯筛板的厚度对透筛率（物料通过筛孔的效率）有显著影响，通常表现为厚度增加时透筛率降低，反之则提高。以下是具体的数据对比和影响因素分析：

1. 厚度与透筛率的一般关系

| 筛板厚度（mm） | 透筛率变化趋势 | 典型应用场景 |

| ------------ -| ----------------------| ----------------------------|

| 10 15 | 高透筛率（80% 95%） | 细颗粒筛分（如砂石、煤炭细粉） |

| 15 25 | 中等透筛率（60% 80%） | 中粗颗粒筛分（如矿石、砾石） |

| 25 40 | 低透筛率（40% 60%） | 大块物料或耐磨需求高的场合 |

注：具体数值受筛孔形状、物料特性（粒度、湿度）及振动参数影响。

2. 实验数据对比（示例）

某铁矿筛分试验（筛孔10mm，振动频率50Hz）：

| 厚度（mm） | 透筛率（%） | 堵孔率（%） | 耐磨性（寿命） |

| ------------| -------------| ------------ | ---------------|

| 12 | 92 | 5 | 6个月 |

| 20 | 78 | 12 | 12个月 |

| 30 | 55 | 25 | 24个月 |

结论：

  厚度从12mm增至30mm，透筛率下降约40%，但耐磨性提升3倍。

  堵孔率随厚度增加而上升，因物料通过筛孔的路径变长。

3. 关键影响因素

  筛孔形状：

  方形孔比圆形孔透筛率高5% 10%（相同厚度下）。

  物料特性：

  湿粘物料在厚筛板上更易堵孔（透筛率下降15% 30%）。

  振动参数：

  高频振动可部分抵消厚度增加的负面影响（提升透筛率10% 20%）。

4. 选型建议

  高透筛需求：选择薄筛板（10 15mm）+ 大倾角安装（20° 30°）。

  耐磨优先：选用厚筛板（25 40mm）+ 高弹性聚氨酯（邵氏硬度75A 85A）。

  平衡方案：中等厚度（15 20mm）+ 阶梯式筛孔设计。

5. 注意事项

  过薄（<10mm）可能导致筛板变形，降低寿命；

  过厚（>40mm）可能显著降低处理量，需配合强振动力。
