在铁矿石选矿过程中，筛分设备是分选、分级和脱水的关键装备，直接影响精矿品位和回收率。以下是铁矿石选矿中常用的筛分设备及其应用工序的详细分析：

一、常用筛分设备类型

1. 振动筛

- 圆振动筛：通过偏心块产生离心力实现物料抛掷运动，适用于中细粒级矿石（0.5-50mm）的预先筛分或检查筛分，处理量可达800t/h。例如鞍钢弓长岭选厂采用3YK3070圆振筛对磁铁矿进行粒度控制。

- 直线振动筛：双电机同步反向旋转产生直线激振力，适合脱水、脱介及干式筛分，筛分精度高。太钢袁家村铁矿在磨前使用ZKB3660直线筛去除-3mm粉矿，降低磨矿能耗。

- 高频振动筛：振动频率达3000次/分钟，专用于细粒级（-0.3mm）矿浆分级，如攀西钒钛磁铁矿选厂用高频筛回收-0.074mm微细粒钛铁矿。

2. 滚筒筛

通过筒体旋转实现物料翻滚筛分，适用于粘湿物料。包钢白云鄂博铁矿用Φ2.4×6m滚筒筛对稀土矿石进行洗矿脱泥，处理粘附性强的氧化矿效果显著。

3. 概率筛

采用大倾角筛面（30°-60°）和分层筛网设计，利用颗粒通过概率差异快速分级。首钢水厂铁矿在破碎系统后配置概率筛，将12-50mm块矿与粉矿分离，筛分效率提升40%。

4. 弧形筛

无动力分级设备，矿浆以切线方向冲击曲面筛板，依靠离心力实现固液分离。本钢南芬选厂在磁选前用DSM弧形筛脱除-0.1mm矿泥，减少磁选机夹杂损失。

 二、筛网的核心应用工序

1. 破碎系统预筛分

- 粗碎前采用棒条筛（间隙50-150mm）剔除超限大块，防止破碎机过载。

- 中细碎回路配置双层振动筛（上层20-40mm，下层10-15mm），实现"多破少磨"。河北迁安铁矿通过优化筛网组合，使入磨粒度从-25mm降至-15mm，球磨机产能提高18%。

2. 磨矿分级循环

- 螺旋分级机溢流经0.15-0.3mm尼龙筛网检查，控制返砂量在200%-300%。

- 水力旋流器与高频细筛构成联合分级系统，如鞍钢齐大山选厂采用0.1mm叠层筛网，使铁精矿-0.045mm含量从85%降至72%，过滤速度提升25%。

3. 重选/磁选前准备

- 跳汰机给矿需通过3-6mm不锈钢筛网去除粗颗粒，防止床层紊乱。

- 强磁选机前设置0.5mm楔形丝筛网，避免机械夹杂导致精矿品位下降。

4. 精矿脱水环节

- 陶瓷过滤机采用316L不锈钢烧结网（孔径20-50μm），使用寿命较传统聚氨酯筛板延长3倍。

- 尾矿干排使用DU型高频脱水筛，筛网采用聚氨酯+橡胶复合结构，含水率可控制在15%以下。

三、筛网技术参数选择

1. 材质选择

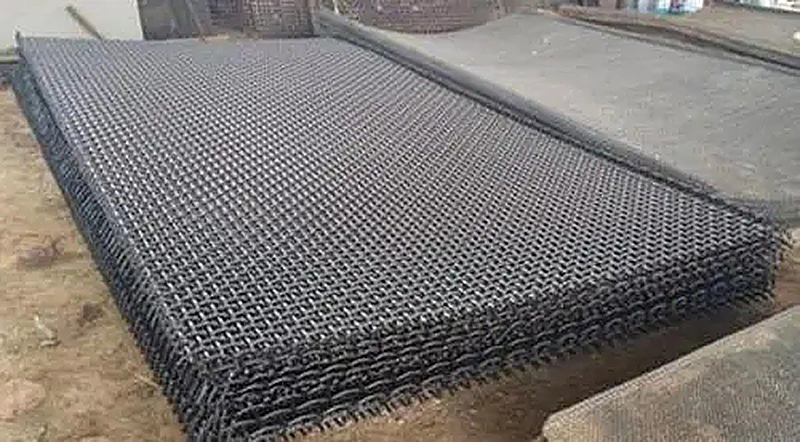

- 粗碎段选用65Mn弹簧钢筛网，硬度HRC45-50；

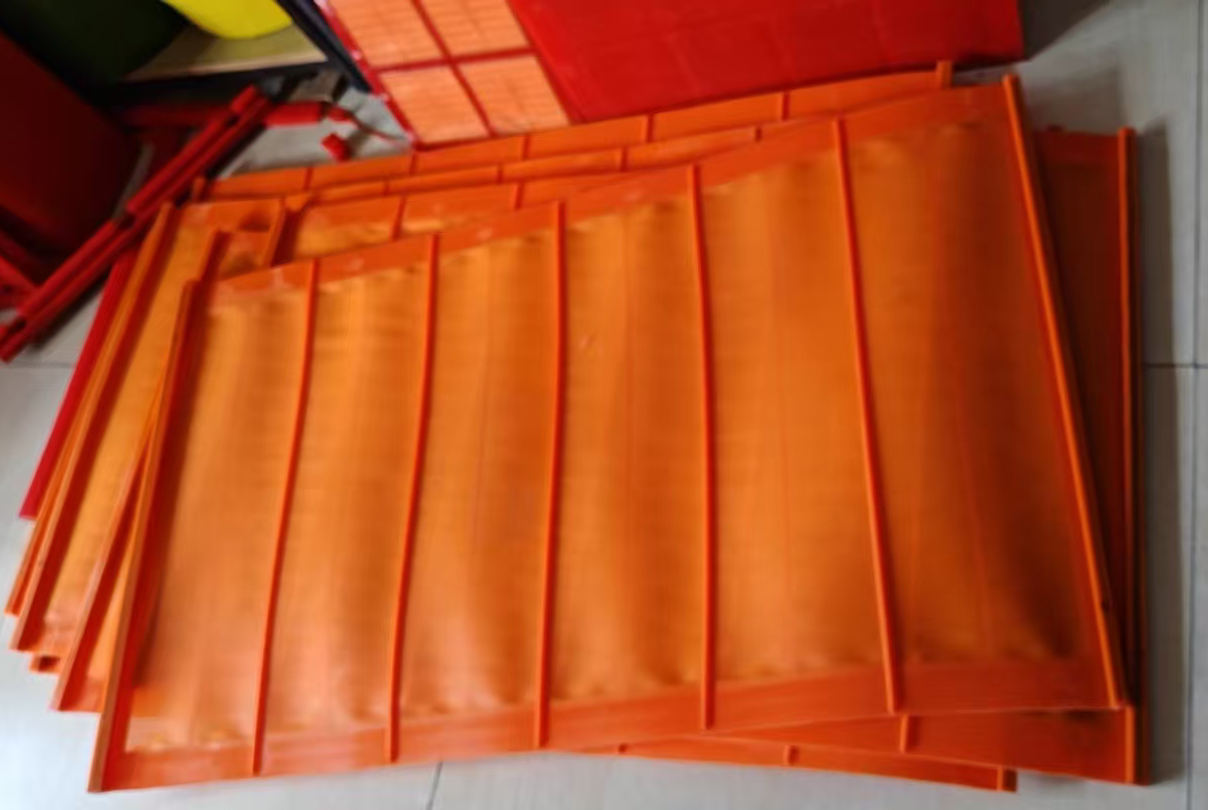

- 细粒分级采用聚氨酯筛网，耐磨性为锰钢的8-10倍；

- 高温矿浆推荐304不锈钢烧结网，耐温达400℃。

2. 开孔率优化

- 棒磨机排矿筛开孔率需≥35%，防止糊筛；

- 精矿脱水筛开孔率控制在25%-30%，兼顾透水率和机械强度。

3. 防堵技术

- 自清洁筛网（如T型钢丝编织网）可减少90%的堵塞；

- 巴西淡水河谷Carajás铁矿在筛面加装超声波清网装置，使-0.5mm湿粘矿石筛分效率从60%提升至82%。

 四、创新筛分技术应用

1. 智能筛分系统

力拓集团在西澳铁矿部署AI视觉筛分机，通过CCD摄像头实时监测筛网破损，预警准确率达99.3%，减少非计划停机70%。

2. 复合力场筛分

中国矿大研发的磁-振联合筛分机，在筛面施加0.3T磁场强度，使微细粒磁铁矿筛分效率提高15个百分点。

3. 微泡浮选筛

将浮选气泡引入筛分过程，南非Kumba铁矿用此技术回收-0.038mm赤铁矿，精矿铁品位提升至67.5%。

当前行业正朝着模块化筛分（如德瑞克多路给料筛）、节能化（电磁振动筛能耗降低40%）和智能化（数字孪生筛分仿真）方向发展。未来5年，纳米涂层筛网和超导磁筛等新技术有望突破微细粒级筛分瓶颈。

‍
