锰钢筛网作为工业筛分领域的重要材料，其性能表现与物料硬度之间存在复杂的相互作用关系。无论是冲孔筛网还是编织筛网，在实际应用中都会因物料硬度的差异产生显著的使用效果变化，这种影响贯穿于筛网寿命、筛分效率和维护成本等多个维度。

一、物料硬度与锰钢筛网磨损机制的关联性

锰钢筛网的耐磨性主要依赖于材料中11%-14%的锰含量形成的奥氏体组织，这种结构在受到冲击时会产生加工硬化现象。但当物料硬度超过筛网表面硬化层阈值（通常为莫氏硬度6级以上），就会引发三种典型磨损模式：对于冲孔筛网，高硬度物料会加速孔缘的微观切削，导致筛孔逐渐变形。以石英砂（莫氏硬度7）筛分为例，连续工作200小时后，冲孔筛网孔径平均扩大0.3-0.5mm；而编织筛网则表现为经纬丝交叉节点的磨粒磨损，某水泥厂数据显示，筛分钢渣时锰钢编织网使用寿命比筛分石灰石缩短40%。

物料硬度与冲击动能的复合作用更为关键。当硬度较高的颗粒（如铁矿砂）以较大动能撞击筛面时，冲孔筛网会出现"边缘塌陷"现象，某矿山测量发现筛板局部厚度可从初始6mm磨损至4.2mm；而编织筛网则可能发生金属丝局部断裂，这种损伤具有累积效应，最终导致整张筛网结构性失效。

 二、不同筛网类型对硬度应力的响应差异

冲孔筛网的整板结构使其在应对高硬度物料时表现出独特的优势与局限。其优势在于整体刚度较高，某振动筛制造商测试表明，在筛分金刚石微粉（莫氏硬度10）时，冲孔筛网的平面度保持能力比编织网高70%。但劣势在于应力集中效应明显，特别是在筛孔间距较小的设计中（如Φ5mm孔阵），相邻孔间的"窄桥"区域容易因硬物反复刮擦产生疲劳裂纹。

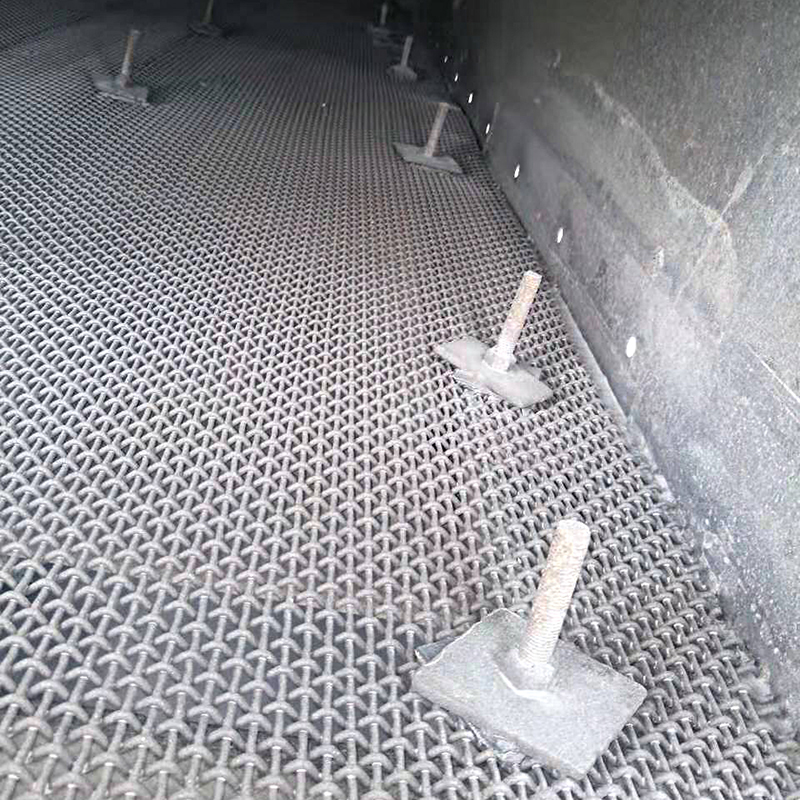

相比之下，锰钢编织筛网的柔性结构提供了更好的硬度应力缓冲。实验室模拟显示，当筛分莫氏硬度8级的碳化硅时，编织网的金属丝可通过微量弹性变形吸收30%-40%的冲击能量。但这种优势随网孔密度增大而减弱，当目数超过80目时，细丝直径的减小会显著降低其抗硬物磨损能力。某陶瓷粉体厂的对比实验证实，使用325目编织网筛分氧化铝粉时，其寿命仅为60目筛网的1/3。

 三、硬度匹配优化的工程实践

基于物料硬度科学选择筛网类型已成为行业共识。对于莫氏硬度5级以下的物料（如煤炭、石膏），可优先选用经济性更好的编织筛网；而当硬度超过7级（如石英砂、金属矿），冲孔筛网的综合效益更优。某大型砂石骨料企业的改造案例显示，将铁矿筛分系统从编织网改为5mm冲孔板后，年维护成本降低58万元。

表面处理技术的创新为硬度矛盾提供了新解法。通过激光熔覆技术在筛网表面制备碳化钨涂层，可将接触面硬度提升至HRC65以上。某镍矿企业的应用数据表明，经处理的冲孔筛网在筛分硬质镍渣时寿命延长3倍。而对于编织网，微弧氧化处理能在保持丝材韧性的同时，使表面硬度达到HV1200，特别适合筛分硬度高但粒径小的磨料（如碳化硼）。

 四、使用维护中的硬度管理策略

建立物料硬度监测体系至关重要。某跨国矿业集团引入在线硬度检测仪后，能根据实时数据动态调整筛机振幅：当物料硬度突然增高时，将振幅从4mm降至3mm可减少23%的冲击损伤。同时，针对不同硬度物料建立差异化的筛网翻转周期，如筛分花岗岩碎石的冲孔筛网每72小时翻转一次，比常规周期缩短40%，可均衡磨损分布。

预防性维护方面，采用硬度梯度设计的新型复合筛网展现出潜力。如某品牌推出的"三明治"结构冲孔板，工作面采用高锰钢（HB500），支撑层选用弹簧钢（HRC45），既保证耐磨性又具备抗断裂能力。现场测试显示，这种设计在筛分钢丸时可比传统单层筛板延长使用寿命2.5倍。

五、未来技术发展方向

材料基因组工程的引入正在改变筛网的硬度适配方式。通过高通量计算筛选，某研究院已开发出锰-铬-钒三元合金筛网，其硬度自适应范围比传统锰钢扩大60%。而在结构创新方面，3D打印技术允许制造具有硬度梯度的非均质筛网，如某实验型冲孔筛网在孔缘区域打印硬度HRC58的耐磨层，其他区域保持HRC35的韧性，这种设计在破碎玄武岩的筛分中表现出色。

智能传感系统的集成将实现硬度响应的动态调节。德国某公司研发的"智能筛网"内置压电传感器，能实时感知物料硬度变化并自动调节预紧力：当检测到硬度超标时，编织筛网的张紧度立即提高15%，这种反馈系统使筛网在处理混合硬度物料时的综合寿命提升40%。

从工程实践来看，物料硬度与锰钢筛网的适配绝非简单的线性关系，而是涉及材料科学、结构力学和工况匹配的系统工程。未来随着仿生学设计（如贝壳结构筛网）和自修复材料技术的突破，硬度因素对筛网使用效果的影响将变得更具可控性，这为极端工况下的筛分作业开辟了新的可能性。在当前阶段，建立基于物料硬度谱系的筛网选型数据库，仍是提升筛分效益最切实可行的途径。

‍
