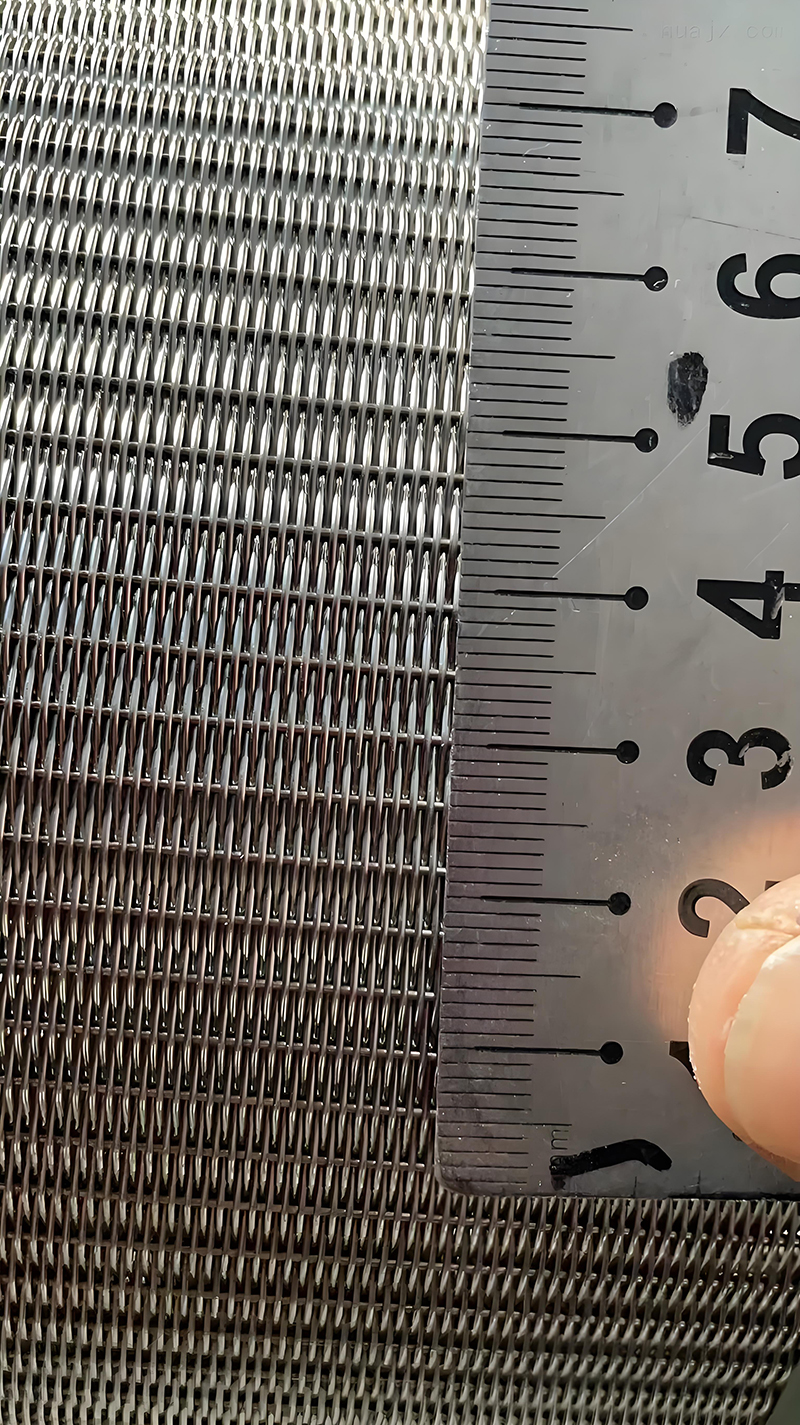

不锈钢筛板筛网作为工业过滤和筛分领域的重要材料，其耐酸碱性能直接决定了应用场景的可靠性与寿命。在化工、食品加工、环保等行业中，酸碱环境对材料的腐蚀性挑战尤为突出，而不同材质的不锈钢筛网表现差异显著。以316L和304为代表的奥氏体不锈钢因其优异的耐腐蚀性成为主流选择，但具体耐受范围需结合浓度、温度、接触时间等综合评估。

 一、材质特性与耐酸碱机理

316L不锈钢筛网（碳含量≤0.03%）通过添加2-3%的钼元素显著提升了耐点蚀和缝隙腐蚀能力。钼与铬、镍的协同作用使其在酸性环境中能形成更稳定的钝化膜，可耐受pH值2-11的酸碱环境（常温条件下）。例如，在10%硫酸溶液（20℃）中，316L的年腐蚀率低于0.1mm，而304不锈钢则可能超过0.5mm。对于弱碱环境（如氢氧化钠溶液浓度≤20%），316L甚至可长期稳定使用至80℃。

相比之下，304不锈钢筛网虽在常温下对稀硝酸（浓度≤10%）和弱有机酸（如醋酸）表现良好，但在含氯离子或氧化性酸（如盐酸）环境中易发生晶间腐蚀。实验数据显示，5%盐酸溶液（40℃）作用30天后，304筛网会出现明显减薄，而316L仅表面轻微失光。

二、极端环境下的性能边界

高温高浓度酸碱环境会加速材料失效。316L在60℃以上浓硫酸（浓度≥50%）中钝化膜可能破裂，导致腐蚀速率呈指数级上升。而在强碱领域（如pH≥13），当温度超过50℃时，所有奥氏体不锈钢均可能发生碱脆现象。某化工厂案例显示，用于氢氧化钾溶液过滤的316L筛网在75℃、pH14条件下，仅6个月即出现网状裂纹。

特殊工况需考虑介质复合作用：含氟化物的酸性溶液（如氢氟酸）即使浓度仅1%也会迅速腐蚀不锈钢筛网；而海水环境（含Cl-约3.5%）与酸性气体共存时，316L也需配合阴极保护使用。此时可选择哈氏合金C276筛网，其耐受pH范围可扩展至0-14（除王水外）。

三、表面处理技术的增强效应

通过电解抛光或钝化处理，可使316L筛网的耐酸性能提升30%以上。某制药企业测试表明，经电解抛光的316L筛板在5%柠檬酸溶液中的使用寿命从18个月延长至28个月。而新型PTFE涂层技术更将适用pH范围拓宽至1-13，但需注意涂层可能影响开孔率和流量。

值得警惕的是，焊接部位往往是腐蚀薄弱点。采用激光焊接的316L筛网比传统氩弧焊产品在10%盐酸环境下的寿命长2-3倍，因其热影响区更小，碳化物析出风险降低。

 四、选型建议与失效预防

1. 酸性环境选型：

- pH 2-6：优先选用316L，温度≤80℃

- pH＜2或含Cl-：需采用904L或双相不锈钢2205

- 氧化性酸：304优于316L（如硝酸浓度30%以下）

2. 碱性环境选型：

- pH 8-11：304/316L均可，温度≤50℃

- pH＞11：建议316L配合定期碱洗（浓度≤20%）

3. 维护策略：

- 每月用1%硝酸溶液冲洗可恢复钝化膜

- 避免与碳钢接触导致的电偶腐蚀

- 振动筛网需额外考虑应力腐蚀开裂风险

某锂电池原料生产线的实践表明，采用316L+电解抛光方案的筛网在pH3.5的硫酸钴溶液中使用寿命达5年，而未处理产品仅维持2年即出现穿孔。这提示在选材基础上，合理的工艺设计同样关键。未来，随着氮化不锈钢筛网等新材料的应用，耐酸碱性能边界有望进一步突破
