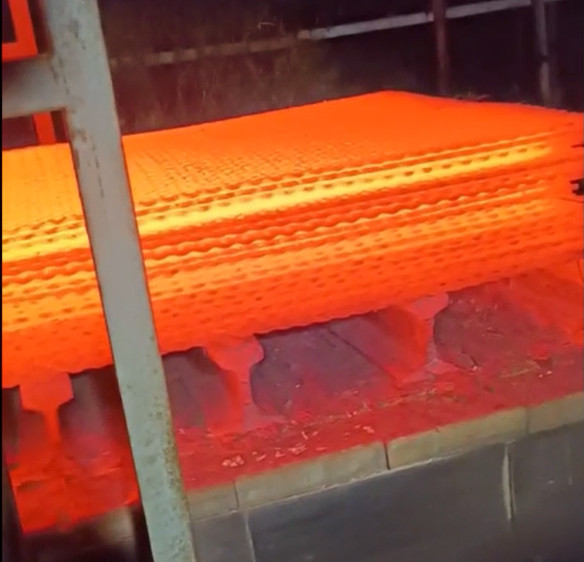

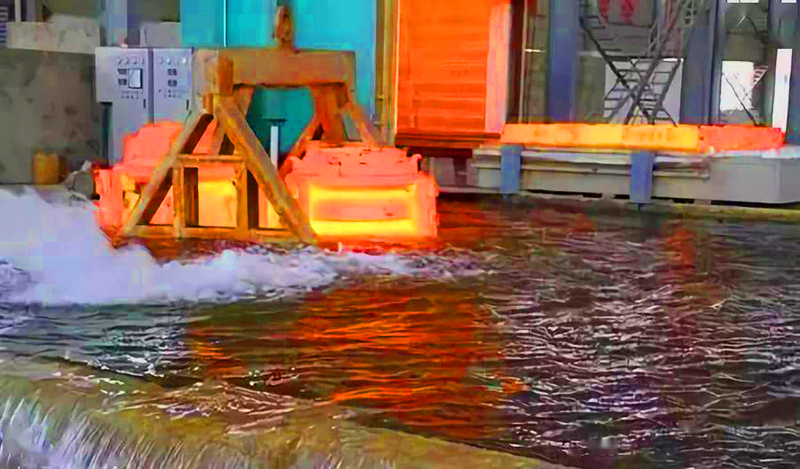

焊接筛网，成型经过900°高温加热，烧透达到一定时间后，进行水淬火。

水是冷却能力较强的淬火介质。来源广、价格低、成分稳定不易变质。缺点是在C曲线的“鼻子”区（500～600℃左右），水处于蒸汽膜阶段，冷却不够快，会形成“软点”；而在马氏体转变温度区（300～100℃），水处于沸腾阶段，冷却太快，易使马氏体转变速度过快而产生很大的内应力，致使工件变形甚至开裂。当水温升高，水中含有较多气体或水中混入不溶杂质（如油、肥皂、泥浆等），均会显著降低其冷却能力。因此水适用于截面尺寸不大、形状简单的碳素钢工件的淬火冷却。

 在水中加入适量的食盐'使高温工件浸入该冷却介质后，在蒸汽膜阶段析出盐和碱的晶体并立即爆裂，将蒸汽膜破坏，工件表面的氧化皮也被炸碎，这样可以提高介质在高温区的冷却能力。

所以盐水淬火可以获得比较高而且均匀的硬度。同时由于冷却均匀，变形开裂的倾向比清水小。盐水浓度一般为5％～15％。
