摘要：其实这是一个很务实的问题。直接回答“锰钢筛网的使用寿命”没有固定数字，因为它是工况决定论的典型产品。但探讨这个问题的意义非常大，甚至直接关系到选型和成本控制。作为多年锰钢筛网生产厂家，我们将分两部分来解答：一是寿命影响因素，二是探讨这个问题的具体价值。

锰钢筛网使用寿命到底多长？--影响因素

没有标准答案，通常在1周到6个月之间，极端情况可能更短或更长。核心决定因素如下：

1. 物料特性（最关键）

  硬度和磨蚀性：筛分石英砂、铁矿石（高硬度） vs 筛分石灰石、煤炭（中低硬度），寿命能差5 -10倍。高硬物料可能几天就磨穿。

  颗粒大小和形状：尖锐、棱角多的颗粒（如破碎后的碎石）比圆滑颗粒（如河沙）磨损快得多。大颗粒冲击力强，易造成疲劳断裂。

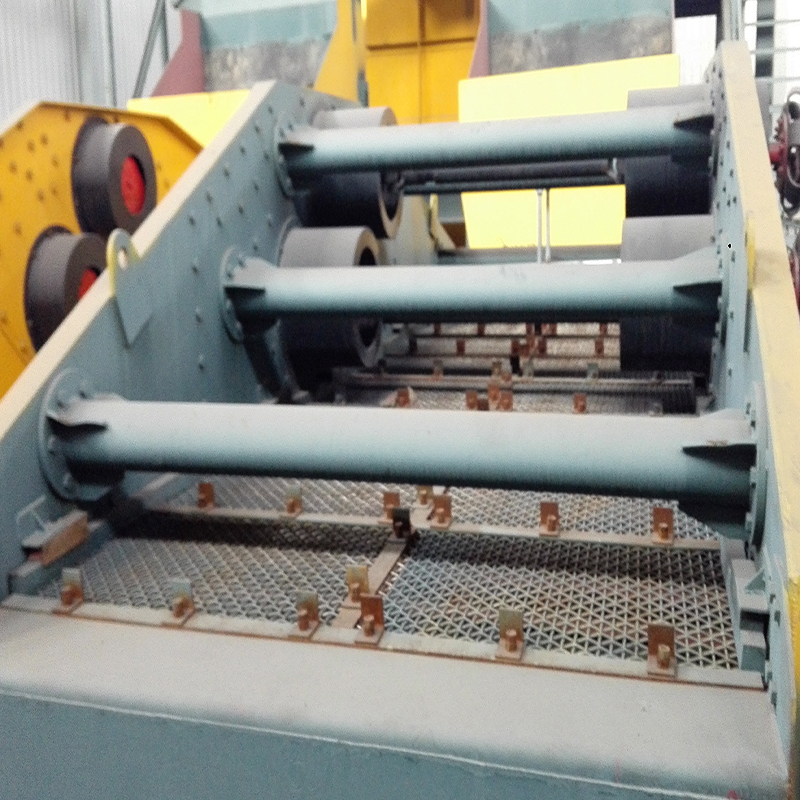

2. 筛机工况

  振动频率和振幅：振动强度越大，筛网受到的交变应力和物料冲击力越大，疲劳断裂和磨损加速。

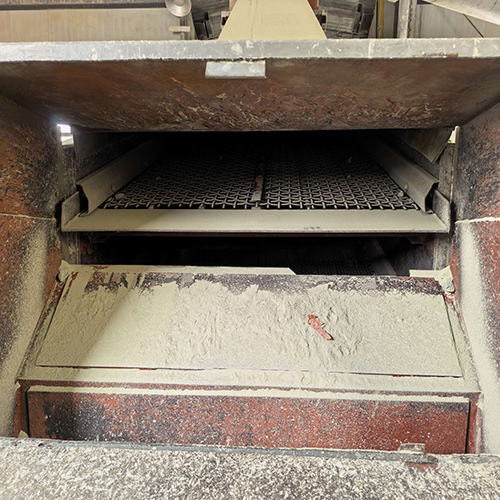

  给料均匀性：局部集中给料会导致该区域筛网提前磨穿，而其他区域完好，整体寿命报废。

3. 锰钢材质与制造工艺

  锰含量与热处理：真正的高锰钢（Mn13，即含锰13%左右）经过“水韧处理”后，在强冲击下会产生加工硬化，耐磨性极佳。但劣质锰钢或处理不当的，硬度不足，寿命骤降。

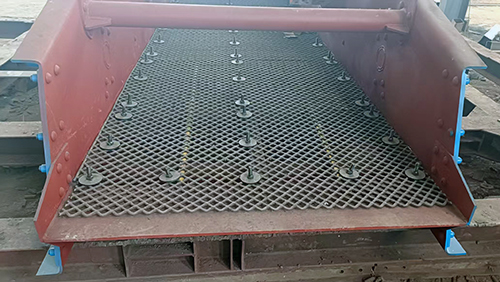

  编织工艺：预紧力、编织密度、焊接点质量都会影响。一体成型冲孔网 vs 编织网，寿命不同。

4. 筛网结构

  丝径粗细：粗丝径自然更耐磨损，但透筛率会下降。

  筛孔形状：方形孔 vs 条形孔，承受应力不同。

  双层或多层设计：上层承受主要磨损，下层保护，整体寿命延长。

一个典型场景参考：

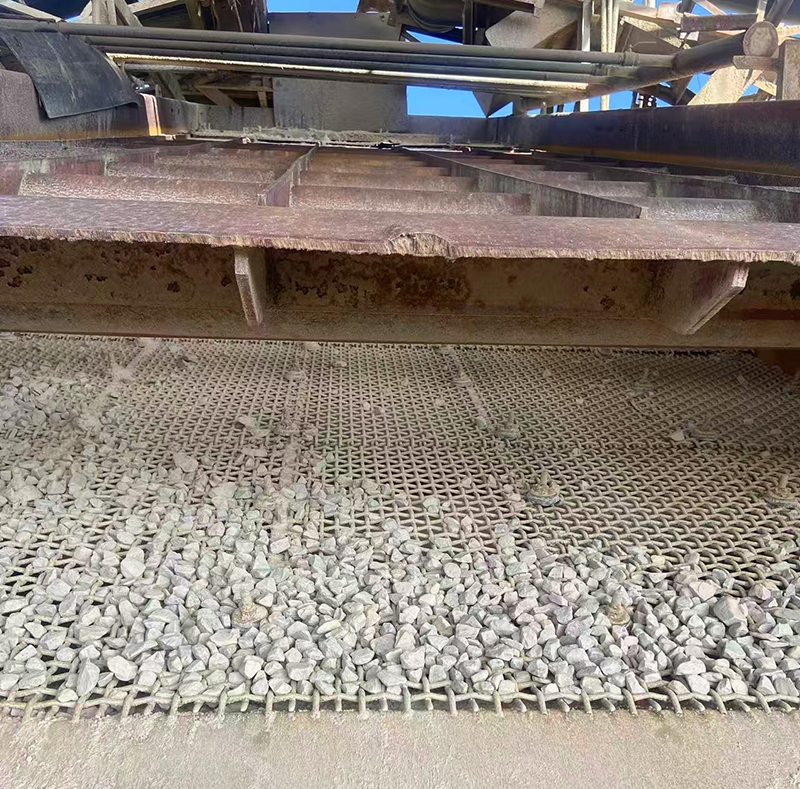

在砂石骨料生产线（破碎花岗岩、玄武岩），中等规格的锰钢编织筛网，寿命通常在2 8周。如果是筛分磨蚀性弱的煤或石灰石，可能用到3 -6个月。

探讨这个问题的意义（非常有意义！）--问题的价值

如果你问“有没有意义”，实际上直击了设备管理的经济性和选型决策核心。意义体现在：

1. 选型决策的核心依据

  对比不同材质：比如，丙烯酸树脂筛网或聚氨酯筛网单价高但寿命长（可达6 --12个月），锰钢单价低但寿命短。当“单价低” + “短寿命” + “频繁更换的人工成本和停机损失” 的总成本 > 高单价筛网时，选择锰钢就没有意义。因此，必须计算吨物料筛分成本（即筛网单价 ÷ 在整个生命周期内筛分的物料吨数）。不讨论寿命，就无法计算这个核心经济指标。

2. 生产停机与维护计划

  知道平均寿命（比如4周），就能提前备货、安排换网时间（比如利用周末停机更换），避免突然损坏导致非计划停线，造成巨大损失。如果寿命未知，维护将变得被动和混乱。

3. 判断筛网质量与供应商信誉

  同一工况下，不同供应商的锰钢筛网寿命可能差50%甚至一倍。寿命是最直观的质量和诚信标尺。供应商承诺的寿命（经过测试或案例验证）是评估其值得信赖的重要依据。

4. 优化生产工艺的反馈

  如果某批次筛网寿命突然缩短，能反向排查：是物料特性变了（如矿石硬度增大），还是筛机振动参数偏移，或是筛网本身质量问题？这有助于工艺改进。

5. 成本控制与预算

  知道寿命周期，才能准确预算筛网年度采购成本，合理规划资金。对于大型矿山，这可能是百万级以上的成本科目。

如何实际获取有意义的“使用寿命”？

不要问“能用多久”，这种模糊问题没有答案。你需要提供以下信息，或者咨询专业供应商时提供：

  物料名称（如：石英砂、铁矿石、石灰石、河卵石）

  物料硬度（莫氏硬度/普氏硬度）

  最大入料粒度（毫米）

  筛机型号和振动参数（频率、振幅、筛面倾角）

  筛网规格（丝径、孔径、编织方式）

  预期使用时长或产量（比如，希望能筛分10万吨物料）

筛网厂家结论： 锰钢筛网寿命没有固定值，但探讨它极其有意义——它是选型、成本控制、维护管理、质量评估的关键切入点。如果只是在网上问“寿命多长”而不补充工况，得到的回答对你毫无意义。真正的意义在于结合你的具体工况，去计算“单位成本”和“维护便利性”之间的平衡。
